Datasheet下载- 型号： ELXY160ELL121MFB5D
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ELXY160ELL121MFB5D由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ELXY160ELL121MFB5D价格参考。United Chemi-Con (UCC)ELXY160ELL121MFB5D封装/规格：未分类， 暂无。您可以下载ELXY160ELL121MFB5D参考资料、Datasheet数据手册功能说明书，资料中有ELXY160ELL121MFB5D 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（尼吉康）的铝电解电容器型号ELXY160ELL121MFB5D，其关键参数为：额定电压16V、静电容量120μF（121表示12×10¹=120μF）、尺寸Φ6.3mm×5.8mm（FB5D封装）、低阻抗、长寿命（105℃下额定寿命达5000小时），属LXY系列——专为高纹波电流、低ESR和小型化设计的通用型引线式铝电解电容。 该型号典型应用于对空间、可靠性和成本敏感的中低功率电子设备中，例如： - 开关电源（SMPS）的输入/输出滤波环节，用于平滑整流后电压、抑制高频纹波； - LED驱动电源中的输入滤波与输出稳压缓冲； - 家用电器（如变频空调、洗衣机主控板、智能电视电源模块）的二次电源电路； - 工业控制板、网络通信设备（如路由器、光猫）的辅助电源（+5V/+3.3V DC-DC输入端）； - 消费类电子产品（机顶盒、音响功放前置电源）的局部去耦与储能。 其小型化（5.8mm高度）和宽温特性（-55℃～+105℃）使其适合紧凑PCB布局及有一定环境应力要求的场景。但需注意：不适用于高频谐振、大脉冲电流或需极低漏电流的精密模拟电路；长期工作电压建议不超过12.8V（80%额定值）以提升可靠性。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 120UF 16V 20% RADIAL铝质电解电容器 - 带引线 120UF 16V |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |

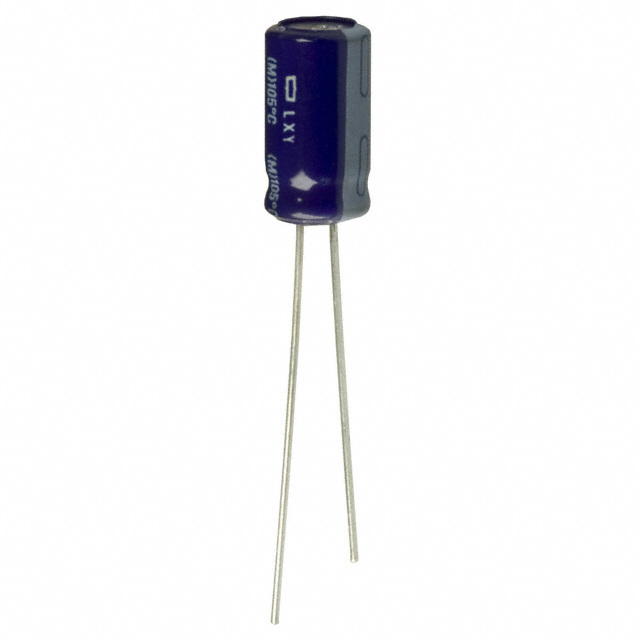

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con ELXY160ELL121MFB5DLXY |
| 数据手册 | |
| 产品型号 | ELXY160ELL121MFB5D |
| 不同温度时的使用寿命 | 105°C 时为 2000 小时 |
| 产品 | High Temp Electrolytic Capacitors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-1769 |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳直径 | 6.3 mm |
| 外壳长度 | 11.5 mm |
| 大小/尺寸 | 0.248" 直径（6.30mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 6.3 mm Dia. x 11.5 mm L |
| 工作温度 | -55°C ~ 105°C |
| 工厂包装数量 | 2000 |
| 应用 | 通用 |
| 引线间距 | 0.098"（2.50mm） |
| 引线间隔 | 2.5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 2,000 |
| 电压额定值DC | 16 V |
| 电容 | 120µF |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | LXY |
| 纹波电流 | 273mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 350 毫欧 |
| 额定电压 | 16V |
| 高度-安装（最大值） | 0.453"（11.50mm） |
