Datasheet下载- 型号： ELXY100ELL392MK40S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ELXY100ELL392MK40S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ELXY100ELL392MK40S价格参考。United Chemi-Con (UCC)ELXY100ELL392MK40S封装/规格：未分类， 暂无。您可以下载ELXY100ELL392MK40S参考资料、Datasheet数据手册功能说明书，资料中有ELXY100ELL392MK40S 详细功能的应用电路图电压和使用方法及教程。

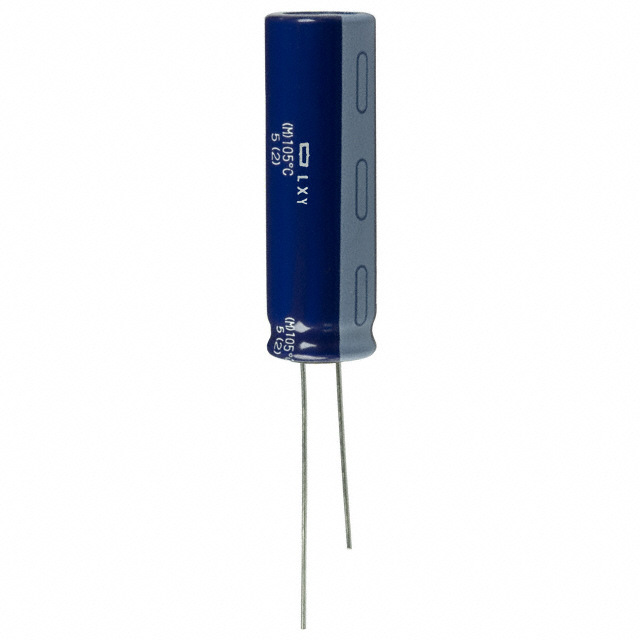

ELXY100ELL392MK40S 是 United Chemi-Con（NCC）推出的引线型铝电解电容器，额定电压10V、标称容量3900μF（392表示39×10² μF），尺寸为12.5mm×40mm（径向引线，K代表标准寿命/纹波电流规格）。其典型应用场景包括： - 开关电源（SMPS）输出滤波：用于AC-DC适配器、PC电源、工业电源等，平抑整流后高频纹波，提升输出电压稳定性； - DC-DC转换器输入/输出端储能与滤波：在通信设备、工控模块中提供瞬态响应支撑和低频噪声抑制； - LED驱动电源：配合恒流IC实现电流平滑，减少闪烁； - 变频器与电机驱动板：用于母线电容旁路或辅助滤波，吸收开关器件引起的脉动电流； - 消费电子主板：如TV、机顶盒、游戏主机的待机/主电源域，满足中等容量、中等寿命（105℃下额定寿命约5000小时）需求。 该型号具备较低ESR（约28mΩ @100kHz）、较高纹波电流承受能力（2200mA @105℃），适合中高功率密度、中等温升环境。不适用于高温（>105℃）、高可靠性军工/汽车级或需超长寿命（>10年）场景。需注意极性安装及PCB布局散热。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 3900UF 10V 20% RADIAL |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器 |
| 品牌 | United Chemi-Con |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | ELXY100ELL392MK40S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | LXY |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | 565-1763 |
| 包装 | 散装 |
| 大小/尺寸 | 0.492" 直径（12.50mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can |
| 工作温度 | -55°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.197"（5.00mm） |
| 标准包装 | 1,000 |
| 电容 | 3900µF |
| 类型 | - |
| 纹波电流 | 2.39A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 22 毫欧 |
| 额定电压 | 10V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
