Datasheet下载- 型号： ECS-80-18-4X
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-80-18-4X由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-80-18-4X价格参考。ECSECS-80-18-4X封装/规格：未分类， 暂无。您可以下载ECS-80-18-4X参考资料、Datasheet数据手册功能说明书，资料中有ECS-80-18-4X 详细功能的应用电路图电压和使用方法及教程。

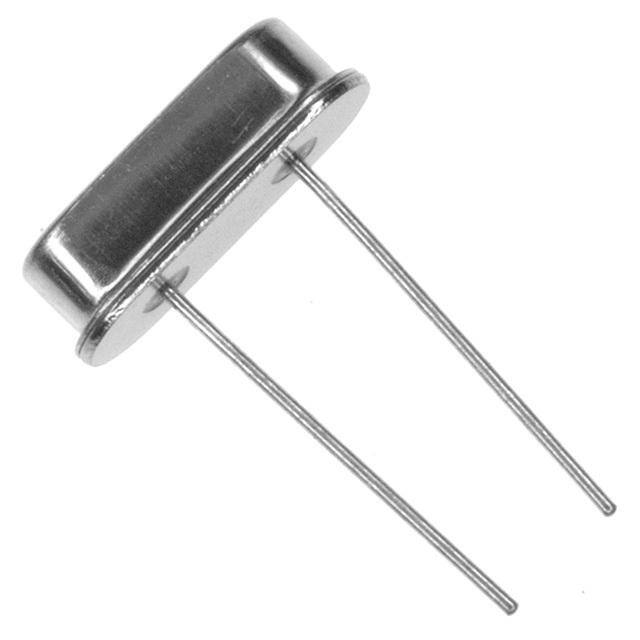

ECS-80-18-4X 是 ECS Inc. 推出的一款石英晶体谐振器（无源晶振），属于标准HC-49/SMD（金属壳表贴）封装，频率为8.0 MHz，负载电容为18 pF，工作温度范围通常为−20°C 至 +70°C（具体以官方规格书为准），频率精度典型值±30 ppm。 该型号广泛应用于对成本、稳定性与通用性要求较高的中低速数字电路中，典型应用场景包括： - 工业控制设备（如PLC模块、传感器节点、HMI人机界面）的主时钟或UART/SPI通信时序基准； - 消费类电子产品（如智能家电主控板、电子秤、遥控器、LED驱动控制器）中的MCU（如8051、AVR、STM8等）系统时钟； - 嵌入式系统中为实时时钟（RTC）外围电路、LCD控制器或简单音频处理提供稳定基准频率； - 电源管理单元（PMU）及DC-DC转换器的反馈环路或同步整流时序参考； - 教学实验板与开发套件（如Arduino兼容底板、基础单片机学习平台）的入门级时钟源。 其HC-49/SMD封装兼顾通孔焊盘兼容性与表面贴装便利性，适合中小批量生产及维修替换。需注意：作为无源晶振，需配合MCU内部振荡电路及外接匹配电容（通常各18–22 pF）使用，不支持直接驱动高功耗或高精度场景（如通信基站、GPS模块）。建议设计时查阅ECS最新官方Datasheet确认电气参数与可靠性指标。
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器无源元件 |
| 描述 | CRYSTAL 8MHZ 18PF THRU晶体 8MHz 18pF |
| ESR（等效串联电阻） | 80 欧姆 |
| 产品分类 | 晶体频率控制器和定时装置 |
| 品牌 | ECS Inc |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体,ECS ECS-80-18-4XHC-49USX |
| 数据手册 | |
| 产品型号 | ECS-80-18-4X |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 晶体 |
| 其它名称 | ECS80184X |
| 包装 | 散装 |
| 商标 | ECS |
| 外壳宽度 | 4.65 mm |
| 外壳长度 | 11.35 mm |
| 外壳高度 | 3.5 mm |
| 大小/尺寸 | 0.447" 长 x 0.183" 宽（11.35mm x 4.65mm） |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | 30 PPM |
| 封装 | Bulk |
| 封装/外壳 | HC49/US |
| 封装/箱体 | HC-49/US |
| 尺寸 | 4.65 mm W x 11.35 mm L x 3.5 mm H |
| 工作模式 | 基谐 |
| 工作温度 | -10°C ~ 70°C |
| 工作温度范围 | - 10 C to + 70 C |
| 工厂包装数量 | 200 |
| 标准包装 | 200 |
| 端接类型 | Radial |
| 等级 | - |
| 类型 | Quartz Crystals |
| 系列 | HCS49USX |
| 负载电容 | 18 pF |
| 频率 | 8 MHz |
| 频率容差 | ±30ppm |
| 频率稳定度 | ±50ppm |
| 频率稳定性 | 50 PPM |
| 高度 | 0.138"（3.50mm） |
