Datasheet下载- 型号： ECS-144-9-42-CKM-TR
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-144-9-42-CKM-TR由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-144-9-42-CKM-TR价格参考。ECSECS-144-9-42-CKM-TR封装/规格：未分类， 暂无。您可以下载ECS-144-9-42-CKM-TR参考资料、Datasheet数据手册功能说明书，资料中有ECS-144-9-42-CKM-TR 详细功能的应用电路图电压和使用方法及教程。
ECS-144-9-42-CKM-TR 是 ECS Inc. 推出的一款石英晶体谐振器（无源晶振），频率为 14.31818 MHz（常简写为 14.318 MHz），负载电容为 12 pF，工作温度范围为 −40°C 至 +85°C，采用 SMD 4-Pad（3.2×2.5 mm）封装，编带包装。 该型号典型应用于对时钟精度、稳定性和小尺寸有要求的嵌入式电子设备中。常见场景包括： - 消费类电子：DVD 播放器、机顶盒、数字电视（DTV）等音视频设备中，用于提供标准彩色副载波（NTSC/PAL 制式所需 14.31818 MHz 基准时钟）； - 通信与接口模块：UART、USB-to-UART 转换器、RS-232/RS-485 接口电路中的波特率时钟源； - 工业控制与物联网终端：PLC 子模块、智能电表、HMI 人机界面等需稳定低功耗时钟的场合； - 汽车电子辅助系统：如车载信息娱乐（IVI）子系统或车身控制模块（BCM）中非安全关键的时序参考源（符合 AEC-Q200 非认证但具备工业级温宽）。 需注意：该器件为无源晶振，需配合 MCU 或时钟驱动电路中的反相放大器及外接匹配电容才能起振，不适用于直接驱动高容性负载或要求极低抖动的高速 SerDes 应用。其 CKM 后缀表示符合 RoHS 且为无铅（Pb-free）环保型号。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 14.4MHZ 9PF SMD |
| ESR（等效串联电阻） | 80 欧姆 |
| 产品分类 | 晶体 |
| 品牌 | ECS Inc |
| 数据手册 | |

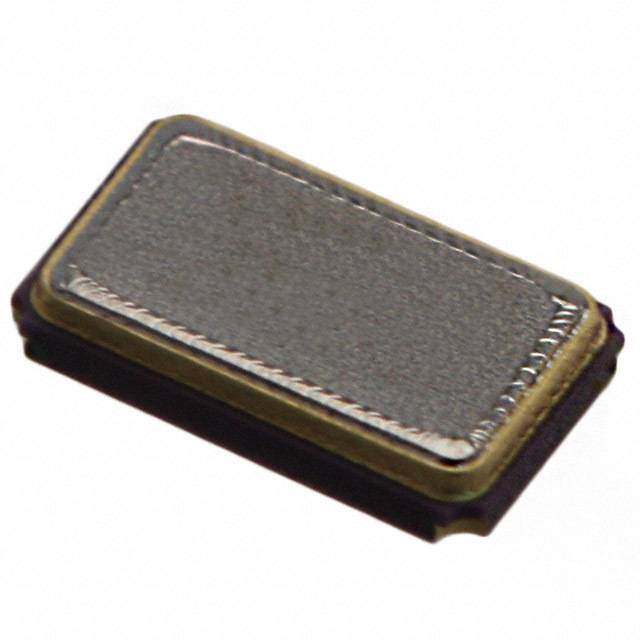

| 产品图片 |
|
| 产品型号 | ECS-144-9-42-CKM-TR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ECX-42 |
| 产品目录绘图 |
|
| 其它名称 | XC1610DKR |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.157" 长 x 0.098" 宽（4.00mm x 2.50mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 工作模式 | 基谐 |
| 工作温度 | -20°C ~ 70°C |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/ECS/ECX42.html |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 9pF |
| 频率 | 14.4MHz |
| 频率容差 | ±10ppm |
| 频率稳定度 | ±10ppm |
| 高度 | 0.031"（0.80mm） |
