Datasheet下载- 型号： E105MD1AV2BE
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供E105MD1AV2BE由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 E105MD1AV2BE价格参考。C&K ComponentsE105MD1AV2BE封装/规格：未分类， 暂无。您可以下载E105MD1AV2BE参考资料、Datasheet数据手册功能说明书，资料中有E105MD1AV2BE 详细功能的应用电路图电压和使用方法及教程。
C&K Components的E105MD1AV2BE是一款微型单刀双掷（SPDT）、带自锁（On–Off–On）功能的拨动开关，采用表面贴装（SMT）封装，具有IP67防护等级（防尘防水），工作温度范围宽（-40°C 至 +85°C），触点额定值为12VDC/0.1A。 该型号主要应用于对空间紧凑性、环境可靠性及操作明确性要求较高的工业与电子设备中，典型场景包括： - 工业控制面板中的模式选择（如“手动/自动/校准”三态切换）； - 医疗设备（如便携式监护仪、诊断工具）中用于电源或功能档位切换，得益于其高可靠性与无机械抖动特性； - 户外或严苛环境下的嵌入式设备（如智能电表、环境传感器节点），IP67防护可抵御粉尘与短时浸水； - 测试仪器与通信模块的配置开关，支持精准的手动状态设定（如信号路径选择、校准使能）； - 汽车电子辅助系统（非安全关键域，如车载信息终端调试接口）中作为工厂设置或维护模式切换开关。 需注意：其低电流规格（0.1A）限制了直接驱动负载的能力，通常用于信号级控制（如MCU GPIO输入检测），而非直接控制电机或LED灯串等功率器件。应用时建议配合外部驱动电路，并确保PCB布局满足SMT焊接工艺要求。
| 参数 | 数值 |
| 3D型号 | http://media.digikey.com/pdf/3D%20Models/C&K/e10xmd1av2_012312.zip点击此处下载产品Datasheet |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH TOGGLE SPDT 0.4VA 20V拨动开关 MOM-OFF-MOM SPDT RA |
| 产品分类 | 拨动开关开关 |
| 品牌 | C&K Components |
| 产品手册 | |

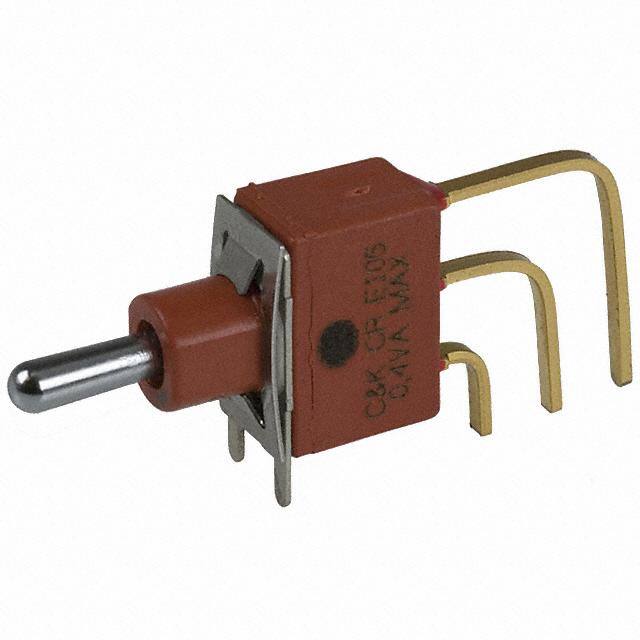

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 拨动开关,C&K Components E105MD1AV2BEE |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=14432&lang=en&width=&height=&format=&alt= |
| 产品型号 | E105MD1AV2BE |
| PCN组件/产地 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30211http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30212http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30218http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30222http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 拨动开关 |
| 侵入防护 | IP57 - 防尘，防水 |
| 其它名称 | *E105MD1AV2BE |
| 功率额定值 | 0.4 VA |
| 包装 | 散装 |
| 商标 | C&K Components |
| 安装类型 | 通孔，直角，垂直 |
| 安装风格 | Through Hole |
| 工作温度 | -30°C ~ 85°C |
| 工厂包装数量 | 1 |
| 开关功能 | ON - OFF - ON |
| 执行器 | Paddle |
| 标准包装 | 1 |
| 照明 | 不发光 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 环氧树脂密封端子 |
| 电压额定值AC | 20 V |
| 电压额定值DC | 20 V |
| 电气寿命 | 40,000 次循环 |
| 电路 | SPDT |
| 相关产品 | /product-detail/zh/776001201/CKN1392-ND/483888 |
| 端子密封 | Sealed |
| 端子类型 | PC 引脚 |
| 端接类型 | Solder Pin |
| 系列 | E |
| 致动器材料 | 黄铜，镀铬 |
| 致动器类型 | 标准圆形 |
| 致动器长度 | 7.62mm |
| 衬套螺纹 | 无螺纹 |
| 触点形式 | SPDT |
| 触点电镀 | Gold |
| 面板开口尺寸 | - |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
