Datasheet下载- 型号： E101J60V4BE2
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供E101J60V4BE2由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 E101J60V4BE2价格参考。C&K ComponentsE101J60V4BE2封装/规格：未分类， 暂无。您可以下载E101J60V4BE2参考资料、Datasheet数据手册功能说明书，资料中有E101J60V4BE2 详细功能的应用电路图电压和使用方法及教程。
C&K Components 的摇臂开关型号 E101J60V4BE2 是一款符合工业标准的紧凑型、高可靠性单极双掷（SPDT）、带指示灯（LED）的摇臂开关。其额定电压为60V DC，电流为0.1A，采用密封式结构（IP67防护等级），具备防尘、防水及抗振动特性，触点材料为镀金，确保低接触电阻与长期稳定性。 该型号典型应用场景包括： - 工业控制面板：用于设备启停、模式切换或状态指示（如PLC操作台、HMI辅助开关）； - 医疗设备：在便携式监护仪、输液泵等对安全性和可靠性要求高的仪器中，作为电源或功能选择开关； - 测试与测量仪器：如手持式万用表、校准源的档位/功能切换，得益于其小尺寸（约19.1×12.7 mm）和清晰LED状态指示； - 安防与楼宇系统：门禁控制器、消防报警面板中的手动复位或紧急操作开关； - 户外/严苛环境设备：因IP67防护及宽温工作范围（-30°C 至 +85°C），适用于户外通信基站、交通信号控制箱等场景。 需注意：该开关额定电流较低（0.1A），不适用于直接驱动电机、大功率负载或交流主回路，通常用于信号级控制或经继电器/固态开关间接控制负载。其“E”系列设计支持PCB直插安装，适合自动化贴装，广泛用于对空间、寿命（≥50,000次机械寿命）及环境适应性有较高要求的嵌入式人机交互界面。
| 参数 | 数值 |
| 3D型号 | http://media.digikey.com/pdf/3D%20Models/C&K/e10xj60v4_012312.zip点击此处下载产品Datasheet |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH ROCKER SPDT 0.4VA 20V翘板开关 SWITCH ROCKER SPDT V-BRACKT .4VA |
| 产品分类 | 摇臂开关开关 |
| 品牌 | C&K Components |
| 产品手册 | http://www.ck-components.com/15109/erocker_4feb.pdf/ |

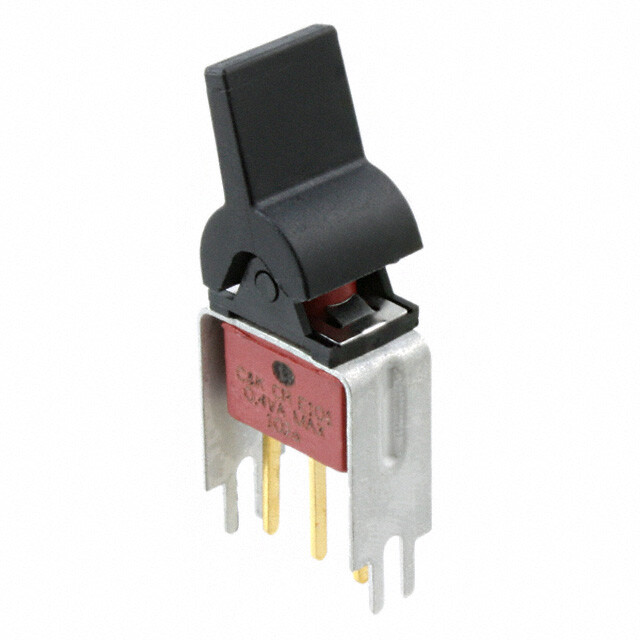

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 翘板开关,C&K Components E101J60V4BE2E |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=15109&lang=en&width=&height=&format=&alt= |
| 产品型号 | E101J60V4BE2 |
| PCN组件/产地 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 翘板开关 |
| 侵入防护 | - |
| 其它名称 | *E101J60V4BE2 |
| 功率额定值 | 0.4 VA |
| 包装 | 散装 |
| 商标 | C&K Components |
| 安装类型 | Snap In |
| 安装风格 | Panel |
| 封装 | Bulk |
| 工作温度 | -30°C ~ 85°C |
| 工厂包装数量 | 1 |
| 开关功能 | ON - ON |
| 执行器 | Lever |
| 机械寿命 | - |
| 标准包装 | 1 |
| 照明 | None |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 密封式 - 焊剂防护 |
| 电压额定值AC | 20 V |
| 电压额定值DC | 20 V |
| 电气寿命 | 40,000 次循环 |
| 电路 | SPDT |
| 端子密封 | Epoxy |
| 端子类型 | PC 引脚 |
| 系列 | E |
| 致动器标志 | 无标志 |
| 致动器样式 | 桨 |
| 触点形式 | SPDT |
| 触点电镀 | Gold |
| 触点额定值 | 0.4 VA at 20 V |
| 面板开口尺寸 | - |
| 颜色 | Black |
| 颜色-致动器/盖帽 | 黑 |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
