Datasheet下载- 型号： DH3C-B1AA
- 制造商： Cherry Electrical
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DH3C-B1AA由Cherry Electrical设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DH3C-B1AA价格参考。Cherry ElectricalDH3C-B1AA封装/规格：未分类， 暂无。您可以下载DH3C-B1AA参考资料、Datasheet数据手册功能说明书，资料中有DH3C-B1AA 详细功能的应用电路图电压和使用方法及教程。
ZF Electronics的DH3C-B1AA是一款快动型限位开关，属于机械式位置检测元件。其典型应用场景包括：工业自动化产线中对运动部件（如气缸活塞杆、传送带挡块、升降平台、门/盖板）的行程终点或安全限位进行精准检测；包装机械（如装盒机、封箱机）中用于确认推杆、折页机构或压盖装置是否到位；机床设备（如数控车床、冲压机）中作为滑台、刀架或防护门的安全联锁开关，确保设备在超程前及时切断动力；以及物料搬运系统（如AGV导向挡板、堆垛机货叉）的位置反馈与防撞保护。该型号具备IP67防护等级、银合金触点、快速动作机构（低操作力、高复位精度）及B1AA后缀所代表的直动式滚轮杠杆结构，适用于中高频次、中等负载、需可靠通断响应的场合。不适用于强腐蚀、高温或本质安全要求极高的环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 开关 |
| 描述 | SWITCH SNAP SPDT 300MA SLD LUG |
| 产品分类 | 快动，限位开关 |
| 品牌 | Cherry |
| 数据手册 | |

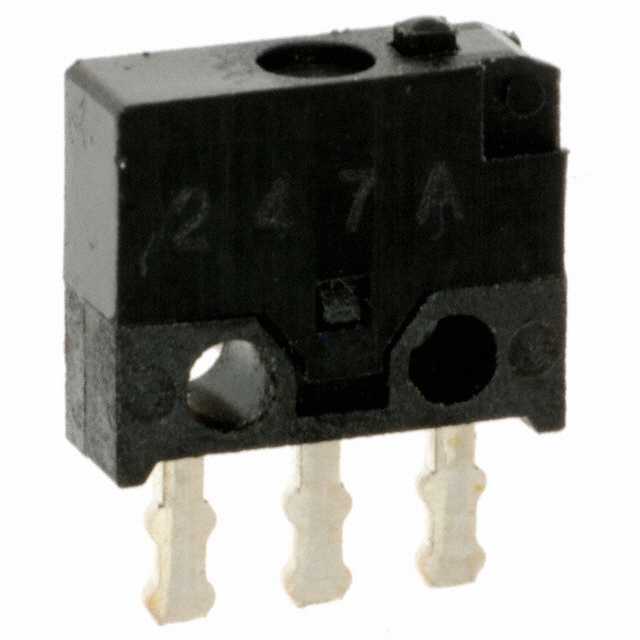

| 产品图片 |
|
| 产品型号 | DH3C-B1AA |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | DH |
| 侵入防护 | - |
| 其它名称 | CH841 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 工作位置 | 0.220" （5.6mm） |
| 工作温度 | -25°C ~ 70°C |
| 差动行程 | 0.003" （0.075mm） |
| 开关功能 | 开-瞬时 |
| 操作力，扭矩 | 90gf |
| 机械寿命 | - |
| 标准包装 | 500 |
| 特性 | - |
| 电气寿命 | - |
| 电路 | 单刀双掷 |
| 端子类型 | 焊片 |
| 致动器类型 | 圆形（针状冲杆） |
| 超行程 | 0.004" （0.1mm） |
| 释放力 | - |
| 预行程 | 0.008" （0.2mm） |
| 额定电压-AC | - |
| 额定电压-DC | 30V |
| 额定电流 | 300mA（DC） |
