Datasheet下载- 型号： CWR-170-26-0003
- 制造商： CW Industries
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CWR-170-26-0003由CW Industries设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CWR-170-26-0003价格参考。CW IndustriesCWR-170-26-0003封装/规格：未分类， 暂无。您可以下载CWR-170-26-0003参考资料、Datasheet数据手册功能说明书，资料中有CWR-170-26-0003 详细功能的应用电路图电压和使用方法及教程。

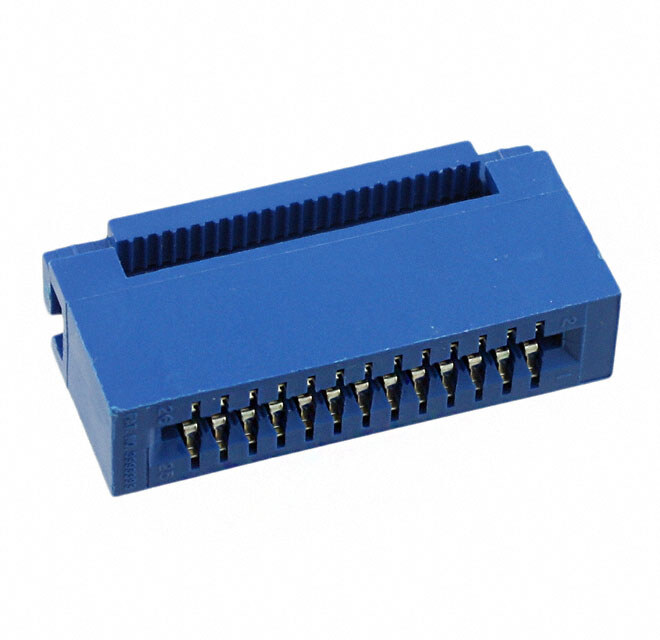

CW Industries 的 CWR-170-26-0003 是一款卡边缘连接器（Edge Board Connector），属于高可靠性、板对板垂直插接式连接器。其典型应用场景包括：工业控制与自动化设备（如PLC模块、I/O扩展背板）、通信基础设施（基站主控板、交换机/路由器的线路卡插槽）、测试测量仪器（ATE自动测试设备中的可插拔功能卡接口）、嵌入式计算系统（加固型单板计算机SBC或COM模块的载板接口），以及航空航天与国防电子（航电设备、任务计算机中需满足MIL-STD振动/冲击要求的板级互连）。该型号具备26位双排接触、镀金触点、宽温工作范围（-55°C 至 +125°C）、高插拔寿命（≥500次）及优异的抗振性能，适用于需频繁维护、严苛环境或长期可靠运行的嵌入式系统。其卡缘设计支持PCB直接插入，无需额外金手指加工，简化制造并提升连接稳定性。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN CARDEDGE 26PIN TIN W/O EARS |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | CW Industries |
| 数据手册 | http://switches-connectors-custom.cwind.com/browser?&plpver=10&prodid=1106&itemid=3853&assetid=1358点击此处下载产品Datasheet |
| 产品图片 |
|
| 产品型号 | CWR-170-26-0003 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 170 |
| 位/盘/排数 | 13 |
| 公母 | 母头 |
| 其它名称 | CCE26T |
| 包装 | 散装 |
| 卡厚度 | 0.032" ~ 0.070"（0.81mm ~ 1.78mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 自由悬挂 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 2 |
| 材料-绝缘 | 热塑塑胶 |
| 标准包装 | 100 |
| 法兰特性 | - |
| 特性 | - |
| 端接 | IDC |
| 触头材料 | 磷青铜 |
| 触头类型 | 悬臂 |
| 触头镀层 | 锡 - 铅 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 读数 | 双 |
| 针脚数 | 26 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 蓝 |
