Datasheet下载- 型号： CWR-170-20-0203
- 制造商： CW Industries
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CWR-170-20-0203由CW Industries设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CWR-170-20-0203价格参考。CW IndustriesCWR-170-20-0203封装/规格：未分类， 暂无。您可以下载CWR-170-20-0203参考资料、Datasheet数据手册功能说明书，资料中有CWR-170-20-0203 详细功能的应用电路图电压和使用方法及教程。

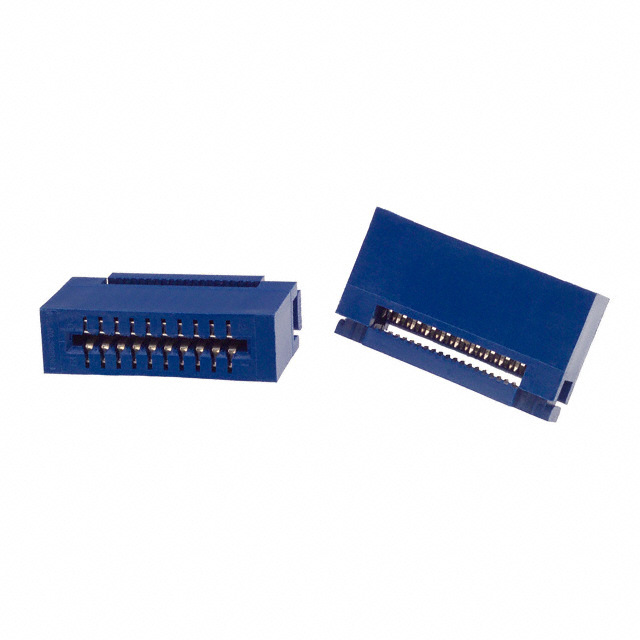

CW Industries 的 CWR-170-20-0203 是一款卡边缘连接器（Edge Board Connector），专为高可靠性、中等插拔寿命的印刷电路板（PCB）边缘对接应用设计。该型号为20位、双排、垂直安装型，采用镀金触点与高强度磷铜端子，支持0.100"（2.54 mm）标准板厚（兼容1.6 mm典型PCB），具有良好的机械稳定性与信号完整性。 典型应用场景包括：工业控制领域的模块化背板系统（如PLC I/O扩展卡与主控底板的连接）、测试测量设备中的可插拔功能子卡（如数据采集卡、通信接口卡）、医疗电子设备中需定期维护或升级的功能模块接口（如影像处理板、传感器接口板），以及部分军用/航空电子设备中对振动耐受性要求较高的板级互连场景（符合MIL-DTL-55302相关性能倾向）。 其20针结构适用于并行数据总线、控制信号及低速通信（如RS-485、CAN局部互联），不适用于高速差分信号（如PCIe、USB 3.0）。设计强调重复插拔（标称500次）、防误插（带极化键槽）及抗振性，适合在非密封、有适度粉尘但无强腐蚀性气体的固定式嵌入环境中使用。不推荐用于高频、大电流或户外暴露场合。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN CARDEDGE 20PIN TIN W/ORS |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | CW Industries |
| 数据手册 | http://switches-connectors-custom.cwind.com/browser?&plpver=10&prodid=1106&itemid=3851&assetid=1358点击此处下载产品Datasheet |
| 产品图片 |
|
| 产品型号 | CWR-170-20-0203 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 170 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 位/盘/排数 | 10 |
| 公母 | 母头 |
| 其它名称 | CCE20S |
| 包装 | 散装 |
| 卡厚度 | 0.032" ~ 0.070"（0.81mm ~ 1.78mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 自由悬挂 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 2 |
| 材料-绝缘 | 热塑塑胶 |
| 标准包装 | 100 |
| 法兰特性 | - |
| 特性 | - |
| 端接 | IDC |
| 触头材料 | 磷青铜 |
| 触头类型 | 悬臂 |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 读数 | 双 |
| 针脚数 | 20 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 蓝 |
