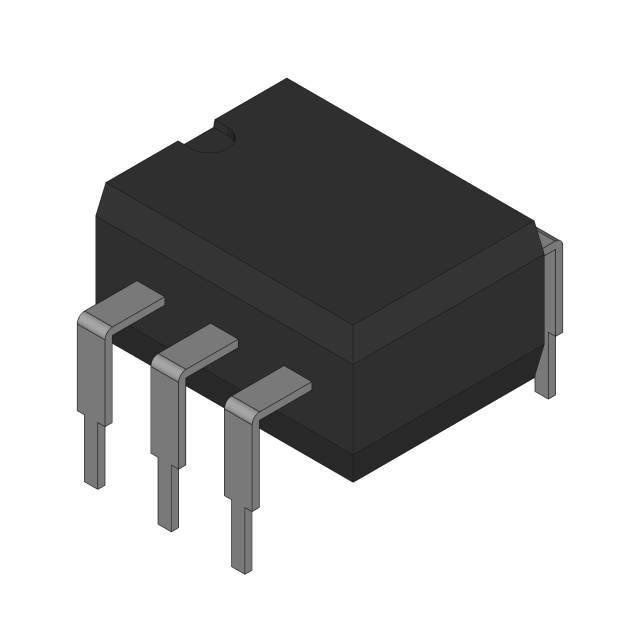

图片仅供参考
详细数据请看参考数据手册
- 型号： CNY17F3300
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CNY17F3300由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CNY17F3300价格参考￥0.41-￥0.41。Fairchild SemiconductorCNY17F3300封装/规格：未分类， 暂无。您可以下载CNY17F3300参考资料、Datasheet数据手册功能说明书，资料中有CNY17F3300 详细功能的应用电路图电压和使用方法及教程。
CNY17F3300 是 Fairchild Semiconductor（现属ON Semiconductor）推出的单通道光耦合器，属于光隔离器—晶体管输出型（光电晶体管输出），具有高隔离电压（5000 Vrms）、高电流传输比（CTR ≥ 100% @ IF = 10 mA）和紧凑的DIP-6封装。 其典型应用场景包括： ✅ 工业控制接口：用于PLC输入模块中隔离现场开关、传感器（如接近开关、限位开关）信号，防止高压/噪声干扰控制器主电路； ✅ 电源反馈回路：在离线式AC-DC开关电源（如适配器、LED驱动器）中，配合TL431构成次级电压反馈，实现初级与次级间的电气隔离与稳压控制； ✅ 微控制器I/O隔离：保护MCU（如STM32、PIC）GPIO免受电机驱动、继电器线圈或交流负载产生的反电动势及地环路干扰； ✅ 家电与白色家电：应用于洗衣机、空调等设备中，隔离用户按键、水位传感器或压缩机控制信号，提升系统安全性和EMC性能； ✅ 医疗设备辅助隔离：在非直接患者接触类设备中，用于信号电平转换与噪声抑制（需结合整机认证设计）。 注意：CNY17F3300为直流响应型、非高速器件（上升/下降时间约10 μs），不适用于高频PWM或数字通信；其输出为NPN光电晶体管，需外接上拉电阻，常工作于开关模式（饱和/截止），不推荐线性区使用。设计时需关注CTR衰减及温度影响，确保长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5.3KV TRANS 6-SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CNY17F3300 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 1µs， 2µs |
| 供应商器件封装 | 6-SMD |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | 10µs， 10µs （最小值） |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.35V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5300Vrms |
| 电流-DC正向(If) | 100mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 200% @ 10mA |
| 电流传输比（最小值） | 100% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
