Datasheet下载- 型号： CMF553M9000JNBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CMF553M9000JNBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CMF553M9000JNBF价格参考。VishayCMF553M9000JNBF封装/规格：未分类， 暂无。您可以下载CMF553M9000JNBF参考资料、Datasheet数据手册功能说明书，资料中有CMF553M9000JNBF 详细功能的应用电路图电压和使用方法及教程。

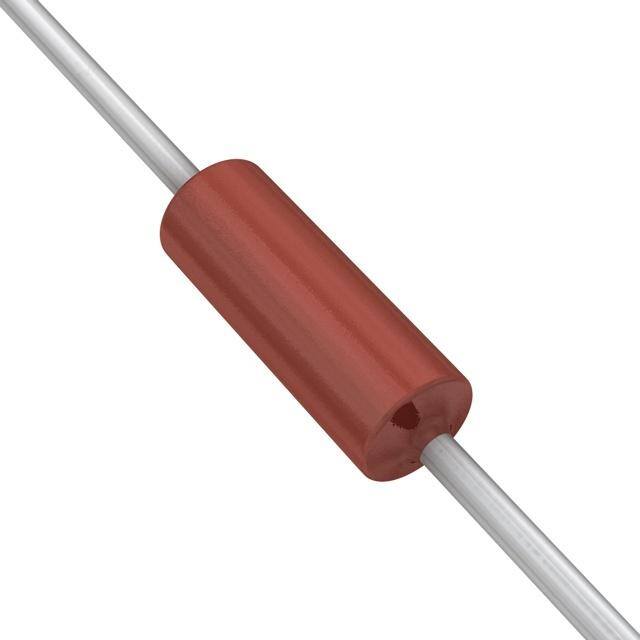

Vishay Dale CMF553M9000JNBF是一款高精度、高稳定性金属膜通孔式电阻器，阻值为3.9 MΩ（3M9000即3.9×10⁶ Ω），容差±5%，额定功率1/4 W，符合RoHS，具备优异的长期稳定性、低温度系数（典型±50 ppm/°C）和抗湿性。其典型应用场景包括： - 精密测量与仪器仪表：用于万用表、校准源、数据采集系统中的分压、限流或基准偏置电路，确保高阻值下的准确性和漂移控制； - 工业控制与传感器接口：在高阻信号调理电路（如pH电极、光电二极管跨阻放大器反馈网络、湿度/气体传感器上拉/分压）中提供稳定参考； - 医疗电子设备：应用于患者监护仪、诊断设备的高压隔离检测回路或生物电信号前端衰减网络，满足安全与精度要求； - 通信与测试设备：在示波器探头补偿、衰减器模块及高频电路终端匹配中承担高阻值、低噪声角色； - 电源管理：用于开关电源反馈环路（如光耦输入侧上拉）、过压检测分压网络等需长期可靠性的场合。 该器件采用环氧树脂封装、轴向引线结构，适用于波峰焊及手工焊接，适合对可靠性、寿命和环境适应性（如温湿度变化）要求较高的工业及医疗级应用。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES 3.9M OHM 1/2W 5% AXIAL金属膜电阻器 - 透孔 1/4watt 3.9Mohms 5% |
| 产品分类 | 通孔电阻器电阻器 |
| 品牌 | Vishay / DaleVishay Dale |
| 产品手册 | http://www.vishay.com/doc?31018 |
| 产品图片 |
|
| rohs | 否含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 薄膜电阻器,金属膜电阻器 - 透孔,Vishay / Dale CMF553M9000JNBFCMF |
| 数据手册 | |
| 产品型号 | CMF553M9000JNBFCMF553M9000JNBF |
| 产品 | Metal Film Resistors Controlled Temp Coefficient |
| 产品种类 | 金属膜电阻器 - 透孔 |
| 供应商器件封装 | 轴向 |
| 功率(W) | 0.5W，1/2W |
| 功率额定值 | 250 mW (1/4 W) |
| 包装 | 散装 |
| 商标 | Vishay / Dale |
| 外壳直径 | 2.29 mm |
| 外壳长度 | 6.1 mm |
| 大小/尺寸 | 0.090" 直径 x 0.240" 长（2.29mm x 6.10mm） |
| 容差 | 5 %±5% |
| 封装 | Bulk |
| 封装/外壳 | 轴向 |
| 工作温度范围 | - 55 C to + 175 C |
| 引线直径 | 0.64 mm |
| 成分 | 金属薄膜 |
| 标准包装 | 100 |
| 温度系数 | ±200ppm/°C200 PPM / C |
| 特性 | 阻燃涂层 |
| 电压额定值 | 250 V |
| 电阻 | 3.9 MOhms |
| 电阻(Ω) | 3.9M |
| 端子数 | 2 |
| 端接类型 | Axial |
| 类型 | Metal Film Resistors, Industrial, Precision |
| 系列 | CMF |
| 高度 | - |
