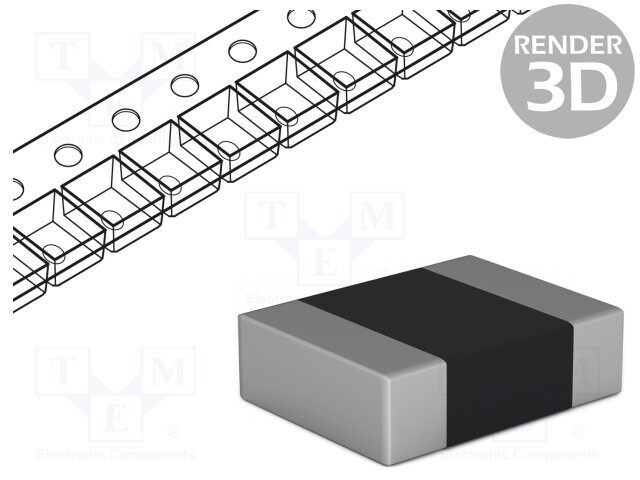

图片仅供参考
详细数据请看参考数据手册
- 型号： CM322522-1R8JL
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM322522-1R8JL由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM322522-1R8JL价格参考。BournsCM322522-1R8JL封装/规格：未分类， 暂无。您可以下载CM322522-1R8JL参考资料、Datasheet数据手册功能说明书，资料中有CM322522-1R8JL 详细功能的应用电路图电压和使用方法及教程。
CM322522-1R8JL是Bourns Inc.推出的片式固定电感器（SMD power inductor），尺寸为3.2mm×2.5mm×2.2mm（CM系列），电感值1.8μH，±5%精度（J），额定电流高（典型饱和电流约2.5A，温升电流约2.0A），采用屏蔽结构与低DCR设计。其主要应用场景包括： 1. DC-DC电源转换：广泛用于手机、平板、笔记本等便携设备的降压（Buck）转换器中，作为储能与滤波电感，配合PWM控制器实现高效稳压； 2. POL（Point-of-Load）电源模块：适用于FPGA、ASIC、CPU/GPU核心供电等对动态响应和纹波抑制要求高的局部电源系统； 3. 工业与通信设备电源：如基站电源管理单元、光模块供电、PLC电源等，凭借良好抗EMI性能和温度稳定性（工作温度范围–40°C至+125°C）适应严苛环境； 4. 汽车电子：满足AEC-Q200基础可靠性要求（需确认具体批次是否通过认证），可用于车载信息娱乐系统、ADAS电源前端等非安全关键场景。 该器件强调高效率、小体积与强抗饱和能力，适合高频开关（典型1–3MHz）应用，不适用于谐振电路或信号滤波等对Q值或频率特性敏感的场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 820 毫欧最大 |
| 描述 | INDUCTOR CHIP 1.8UH 3225 SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CM322522-1R8JL |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CM322522 |
| 不同频率时的Q值 | 30 @ 7.96MHz |
| 供应商器件封装 | 1210 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.126" 长 x 0.079" 宽 （3.20mm x 2.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 1210（3225 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 2,000 |
| 电感 | 1.8µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | 85MHz |
| 额定电流 | 200mA |
| 高度-安装（最大值） | 0.086" （2.20mm） |
