Datasheet下载- 型号： CM1461-06DE
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM1461-06DE由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM1461-06DE价格参考。ON SemiconductorCM1461-06DE封装/规格：未分类， 暂无。您可以下载CM1461-06DE参考资料、Datasheet数据手册功能说明书，资料中有CM1461-06DE 详细功能的应用电路图电压和使用方法及教程。
CM1461-06DE 是安森美（ON Semiconductor）推出的集成式 EMI/RFI 滤波器，采用 LC/RC 网络结构，专为高速数据接口的电磁干扰抑制而设计。该器件内置 6 通道低通滤波网络（含 ESD 保护二极管），每通道集成电容和电阻，典型截止频率约 120 MHz，可有效衰减 MHz 至 GHz 频段的共模与差模噪声。 主要应用场景包括： ✅ USB 2.0 接口滤波：用于智能手机、平板电脑、移动电源等设备的 USB 数据线（D+/D−）及 ID/VBUS 线路，抑制传导性 EMI 并提供 ±15 kV 接触放电 ESD 防护（IEC 61000-4-2 Level 4）。 ✅ HDMI/DisplayPort 辅助通道（DDC/HPD）滤波：在显示接口中保护 I²C 信号线（SCL/SDA）免受高频噪声干扰，提升系统抗扰度与信号完整性。 ✅ 触摸屏/传感器接口防护：应用于电容式触摸屏的 I²C 或 SPI 通信线路，兼顾滤波与静电防护，防止误触发或通信中断。 ✅ 便携式消费电子前端接口：如耳机插孔检测（MIC/DET）、按键检测等低速信号线，兼具 EMI 抑制与 ESD 保护功能，简化 PCB 设计并节省空间。 其 2.0 mm × 1.25 mm DFN-12 封装、无铅、符合 RoHS 标准，支持自动贴片装配，适用于高密度小型化终端产品。需注意：该器件不适用于 USB 3.0 及以上高速差分信号（因带宽受限），仅推荐用于 ≤ 480 Mbps 的低速/全速 USB 等场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | IC L-C FILTER W/ESD 6CH 12DFN |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | ON Semiconductor |
| 数据手册 | |

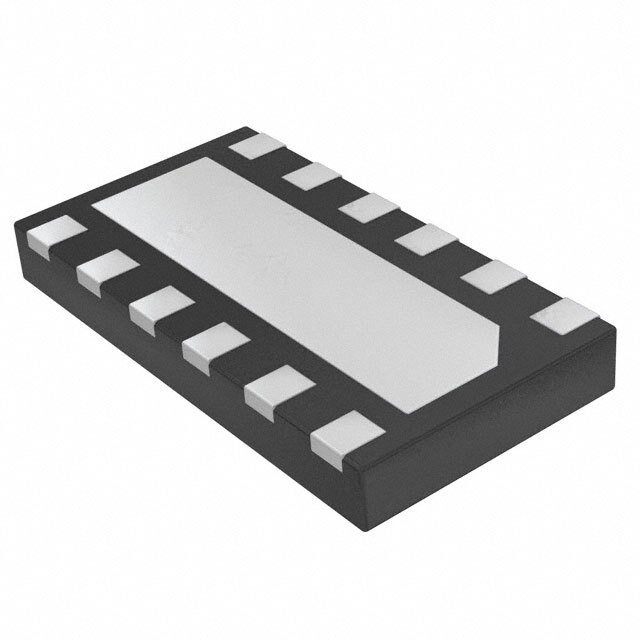

| 产品图片 | |
| 产品型号 | CM1461-06DE |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Praetorian® |
| 中心/截止频率 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.118" 长 x 0.053" 宽 （3.00mm x 1.35mm） |
| 封装/外壳 | 12-WFDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | LC（Pi） |
| 数值 | L = 20nH（总计），C = 10pF |
| 标准包装 | 3,000 |
| 滤波器阶数 | 3rd |
| 电流 | 30mA |
| 电阻-通道(Ω) | - |
| 类型 | 低通 |
| 衰减值 | 30dB @ 800MHz ~ 2.7GHz |
| 通道数 | 6 |
| 高度 | 0.031"（0.80mm） |
