Datasheet下载- 型号： CM1408-08DE
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CM1408-08DE由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CM1408-08DE价格参考。ON SemiconductorCM1408-08DE封装/规格：未分类， 暂无。您可以下载CM1408-08DE参考资料、Datasheet数据手册功能说明书，资料中有CM1408-08DE 详细功能的应用电路图电压和使用方法及教程。
CM1408-08DE 是安森美（ON Semiconductor）推出的集成式 EMI/RFI 滤波器，属于 LC 型共模/差模复合滤波网络，内置 8 通道（8-line）ESD 保护二极管与低通 LC 滤波结构。其典型应用场景包括： - 高速数据接口端口防护与滤波：广泛用于智能手机、平板电脑、便携式设备的 USB 2.0、MHL、HDMI（非源端）、SD/MMC 卡接口等，抑制高频噪声（30 MHz–1 GHz）并提供±15 kV（空气/接触）ESD 防护。 - 显示与触摸信号链：适用于 LCD/OLED 显示排线（如 LVDS、MIPI D-PHY 数据线）、触控屏 I²C 或 SPI 信号线，有效滤除开关噪声、射频耦合干扰，提升显示稳定性与触控精度。 - 摄像头模块前端：部署于 CIS（CMOS 图像传感器）的并行或 MIPI CSI-2 数据通道，抑制 FPC 排线引入的辐射干扰，降低图像噪点与条纹失真。 - 工业与汽车电子辅助系统：在车载信息娱乐（IVI）、ADAS 摄像头、仪表盘显示等对 EMI 敏感的低压差分信号路径中，满足 CISPR 25 Class 5 等严苛电磁兼容要求。 该器件采用小型 3.2 mm × 1.6 mm DFN-16 封装，支持高密度布局；LC 参数经优化，兼顾插入损耗（在 500 MHz 处典型值 >25 dB）与信号完整性（带宽达 500 MHz），无需额外匹配电路，简化设计并节省 PCB 面积。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | ARRAY 8CH LCD/CAM EMI FLTR 16DFN |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CM1408-08DE |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 中心/截止频率 | 200MHz（截止值） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.157" 长 x 0.063" 宽（4.00mm x 1.60mm） |

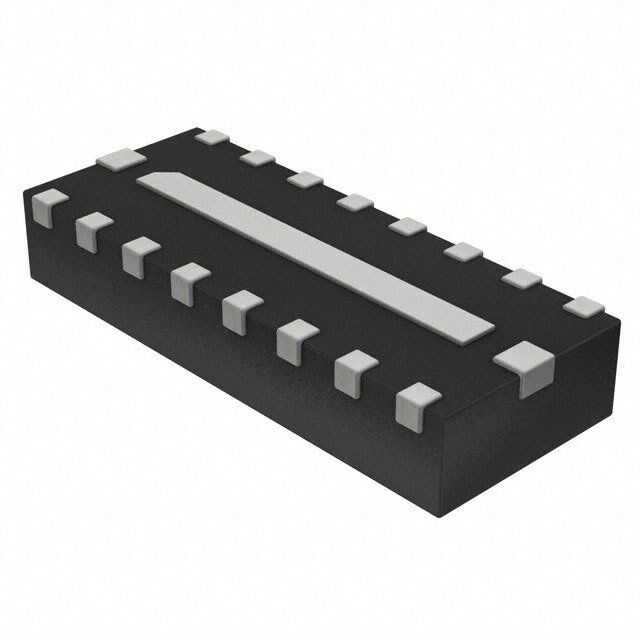

| 封装/外壳 | 16-WFDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | RC（Pi） |
| 数值 | R = 100 欧姆，C = 8.5pF |
| 标准包装 | 3,000 |
| 滤波器阶数 | 2nd |
| 电流 | - |
| 电阻-通道(Ω) | 100 |
| 类型 | 低通 |
| 衰减值 | 35dB @ 800MHz ~ 2.7GHz |
| 通道数 | 8 |
| 高度 | 0.031"（0.80mm） |
