Datasheet下载- 型号： CK45-B3AD121KYNN
- 制造商： TDK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CK45-B3AD121KYNN由TDK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CK45-B3AD121KYNN价格参考。TDKCK45-B3AD121KYNN封装/规格：未分类， 暂无。您可以下载CK45-B3AD121KYNN参考资料、Datasheet数据手册功能说明书，资料中有CK45-B3AD121KYNN 详细功能的应用电路图电压和使用方法及教程。
TDK Corporation的CK45-B3AD121KYNN是一款多层陶瓷电容器（MLCC），其规格为120 pF、±10%容差、额定电压100 V DC，采用X7R温度特性介质与径向引线封装（CK45系列为通孔型，非贴片）。该器件具有低ESR、高可靠性及良好的温度稳定性（-55℃～+125℃），适用于中高频、中等功率场景。 典型应用场景包括： 1. 信号耦合与去耦：在模拟/数字混合电路（如音频放大器、传感器信号调理模块）中，用于隔直通交或旁路高频噪声； 2. 定时与振荡电路：配合电阻、晶体管或IC构成RC定时网络或晶振负载电容（需结合具体电路校准）； 3. EMI滤波：在电源输入端或敏感信号线入口处，抑制1–100 MHz频段的传导干扰； 4. 工业控制与汽车电子：满足AEC-Q200基础要求（需确认具体批次认证），用于车载信息娱乐系统、车身控制模块中的稳压滤波环节； 5. 通信设备：在射频前端的偏置网络或中频滤波电路中提供稳定容值支持。 注：该型号为通孔插装式（CK45系列），适用于对机械强度、耐热冲击或维修性有要求的板级设计，常见于工业电源、测试仪器及部分汽车售后模块。实际选型需结合PCB布局、焊接工艺及长期老化特性综合评估。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 120PF 1KV 10% RADIAL |
| 产品分类 | 陶瓷电容器 |
| 品牌 | TDK Corporation |
| 数据手册 | |

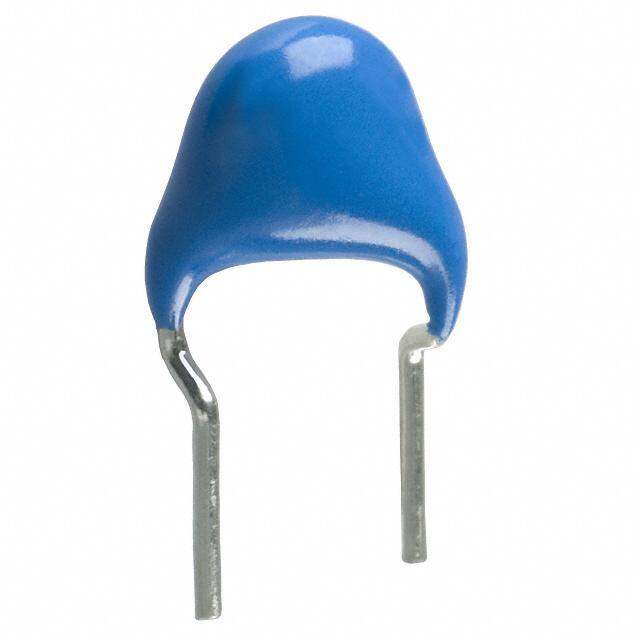

| 产品图片 |
|
| 产品型号 | CK45-B3AD121KYNN |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CK45 |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 大小/尺寸 | 0.217" 直径（5.50mm） |
| 安装类型 | 通孔 |
| 容差 | ±10% |
| 封装/外壳 | 径向，圆盘 |
| 工作温度 | -25°C ~ 105°C |
| 应用 | 通用 |
| 引线形式 | 直形 |
| 引线间距 | 0.197"（5.00mm） |
| 标准包装 | 1,000 |
| 温度系数 | B |
| 特性 | 高电压 |
| 电压-额定 | 1000V（1kV） |
| 电容 | 120pF |
| 等级 | - |
| 高度-安装（最大值） | 0.374"（9.50mm） |
