Datasheet下载- 型号： CI201210-8N2J
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CI201210-8N2J由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CI201210-8N2J价格参考。BournsCI201210-8N2J封装/规格：未分类， 暂无。您可以下载CI201210-8N2J参考资料、Datasheet数据手册功能说明书，资料中有CI201210-8N2J 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CI201210-8N2J 是一款小型片式固定电感器（尺寸 2.0×1.2×1.0 mm），电感值为 8.2 nH，精度 ±5%（J 级），额定电流达 900 mA，直流电阻低至 0.08 Ω。其主要应用场景集中在高频、小功率的便携式电子设备中： 1. 射频（RF）电路匹配与滤波：常用于智能手机、Wi-Fi/蓝牙模块、GPS 接收器等无线终端的天线匹配网络、PA 输出匹配、LNA 输入匹配，优化阻抗匹配并提升信号传输效率； 2. 电源去耦与噪声抑制：在射频收发芯片（如PMIC、RF transceiver）的VCC引脚附近，作为高频旁路电感，配合陶瓷电容构成π型或LC滤波网络，抑制 GHz 频段开关噪声和电源纹波； 3. EMI 抑制：在高速数字接口（如MIPI、USB 2.0）或射频前端线路中，协同共模扼流圈或TVS器件，抑制高频电磁干扰，帮助满足 FCC/CE 辐射合规要求； 4. 小型化 RF 模组集成：因其超小尺寸和高 Q 值（典型值 >30 @ 100 MHz），适用于高度集成的射频前端模组（FEM）、LTCC 射频模块及可穿戴设备（如TWS耳机、智能手表）中的紧凑布局设计。 该器件不适用于大电流储能或低频滤波场景，典型工作频率范围为 100 MHz–3 GHz，需注意避免在高温或强机械应力环境下长期使用以保障可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 280 毫欧最大 |
| 描述 | INDUCTOR MULTI LAYER CHIP 8.2NH |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

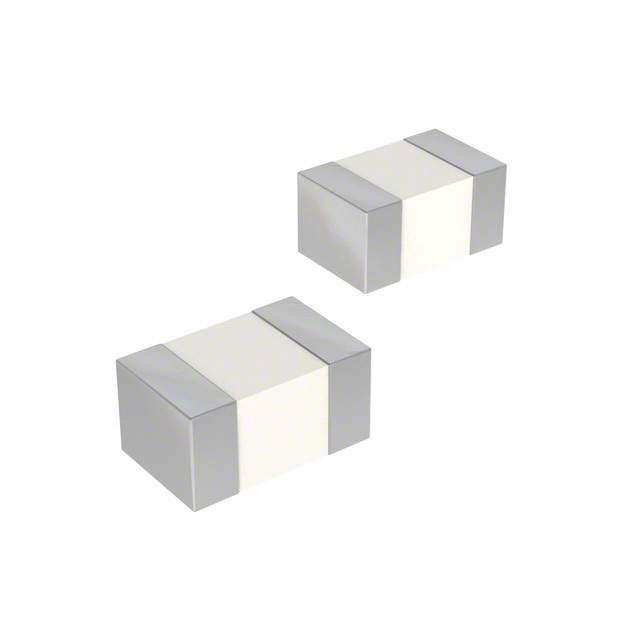

| 产品图片 |
|
| 产品型号 | CI201210-8N2J |
| rohs | |
| RoHS指令信息 | |
| 产品系列 | CI201210 |
| 不同频率时的Q值 | 10 @ 100MHz |
| 供应商器件封装 | 0805（2012 公制） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.00mm x 1.25mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 0805（2012 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 陶瓷 |
| 标准包装 | 3,000 |
| 电感 | 8.2nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 100MHz |
| 频率-自谐振 | 2.2GHz |
| 额定电流 | 300mA |
| 高度-安装（最大值） | 0.047"（1.20mm） |
