Datasheet下载- 型号： CI201210-2N2D
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CI201210-2N2D由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CI201210-2N2D价格参考。BournsCI201210-2N2D封装/规格：未分类， 暂无。您可以下载CI201210-2N2D参考资料、Datasheet数据手册功能说明书，资料中有CI201210-2N2D 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CI201210-2N2D 是一款小型贴片固定电感器（绕线型），电感值为2.2 nH（±0.3 nH），额定电流达1.8 A，直流电阻低至≤45 mΩ，尺寸仅2.0×1.2×1.0 mm。其超小封装、高Q值和优异高频特性，专为射频（RF）与高速数字电路设计。 主要应用场景包括： 1. 智能手机与无线终端：用于Wi-Fi 6/6E、蓝牙5.x、5G Sub-6 GHz频段的前端模块（FEM）中，作为谐振电感、匹配网络或巴伦（Balun）电路元件，实现阻抗匹配与信号滤波； 2. 射频收发链路：在PA（功率放大器）输出匹配、LNA（低噪声放大器）输入匹配及天线开关模块（ASM）中，保障信号完整性与能效； 3. 高频DC-DC转换器：适用于负载点（POL）电源中MHz级开关频率的微型降压电路，配合低ESR电容实现高效、紧凑的电源滤波与储能； 4. 物联网（IoT）与可穿戴设备：凭借超小体积与稳定温升特性，满足TWS耳机、智能手表等对空间与功耗严苛要求的场景。 该器件符合AEC-Q200可靠性标准（部分批次），具备良好耐热冲击与抗振动性能，亦适用于工业级便携设备。需注意其2.2 nH属极低感值，不适用于工频或大功率滤波，仅适配GHz级高频精密匹配应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 100 毫欧最大 |
| 描述 | INDUCTOR MULTI LAYER CHIP 2.2NH |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

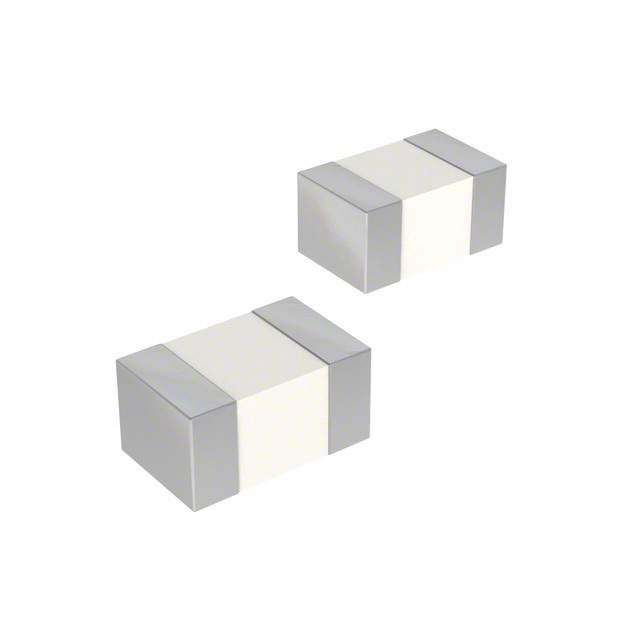

| 产品图片 |
|
| 产品型号 | CI201210-2N2D |
| rohs | |
| RoHS指令信息 | |
| 产品系列 | CI201210 |
| 不同频率时的Q值 | 10 @ 100MHz |
| 供应商器件封装 | 0805（2012 公制） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.00mm x 1.25mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±0.3nH |
| 封装/外壳 | 0805（2012 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 陶瓷 |
| 标准包装 | 3,000 |
| 电感 | 2.2nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 100MHz |
| 频率-自谐振 | 3.8GHz |
| 额定电流 | 300mA |
| 高度-安装（最大值） | 0.047"（1.20mm） |
