Datasheet下载- 型号： CHG-2008-001010-KCP
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CHG-2008-001010-KCP由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CHG-2008-001010-KCP价格参考。3MCHG-2008-001010-KCP封装/规格：未分类， 暂无。您可以下载CHG-2008-001010-KCP参考资料、Datasheet数据手册功能说明书，资料中有CHG-2008-001010-KCP 详细功能的应用电路图电压和使用方法及教程。
CHG-2008-001010-KCP 是3M公司推出的矩形连接器，属于自由悬挂（Free-Hanging）与面板安装（Panel Mount）双兼容型设计，适用于需灵活布线与可靠固定结合的工业场景。其典型应用包括：工业自动化控制柜中的I/O模块信号连接，用于传输数字/模拟传感器信号（如温度、压力、位置反馈）；测试测量设备（如ATE系统）中可插拔的信号转接接口，便于快速更换或维护；医疗设备（如影像辅助装置、监护仪扩展单元）中对EMI防护和插拔寿命要求较高的板级互连；以及轨道交通或能源监控系统中，需满足宽温（-40℃~85℃）、抗振动及IP等级（配合密封圈可达IP67）的现场接线端口。该型号采用3M专利接触技术，支持高密度20针排列、0.8mm间距、镀金触点，具备优异的接触可靠性与耐插拔性（≥500次），常用于需兼顾信号完整性、机械鲁棒性与安装适配性的中高端嵌入式系统接口方案。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN RCPT IDC 8POS 26-28AWG |
| 产品分类 | 矩形连接器 - 自由悬挂，面板安装 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?6666660Zjcf6lVs6EVs666UB_COrrrrQ-http://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSu7zK1fslxtUn8_9l8tZev7qe17zHvTSevTSeSSSSSS-- |

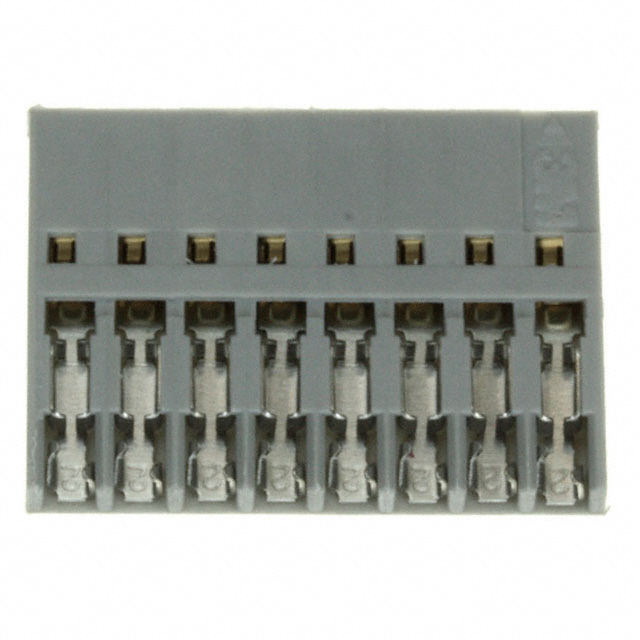

| 产品图片 |
|
| 产品型号 | CHG-2008-001010-KCP |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CHG |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16066 |
| 其它名称 | 05400766363 |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 标准包装 | 100 |
| 特性 | 闭端 |
| 电缆端接 | IDC |
| 相关产品 | /product-detail/zh/3435-0/3M9123-ND/1238005/product-detail/zh/3624-42/3M9125-ND/524363 |
| 紧固类型 | - |
| 线缆类型 | 离散式或带状缆线 |
| 线规 | 26-28 AWG |
| 触头类型 | 母形插口 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 插座 |
| 配套产品 | /product-detail/zh/2308-6121-TG/2308-6121-TG-ND/2767408/product-detail/zh/929838-04-04-RK/929838E-04-04-ND/1094149/product-detail/zh/929838-02-04-RK/929838E-02-04-ND/1094113/product-detail/zh/929836-09-04-RK/929836E-09-04-ND/1094077/product-detail/zh/929836-08-04-RK/929836E-08-04-ND/1094041/product-detail/zh/929836-05-04-RK/929836E-05-04-ND/1094005/product-detail/zh/929836-04-04-RK/929836E-04-04-ND/1093969/product-detail/zh/929836-03-04-RK/929836E-03-04-ND/1093933/product-detail/zh/929836-02-04-RK/929836E-02-04-ND/1093897/product-detail/zh/929710-10-04-RK/929710E-10-04-ND/1093681/product-detail/zh/929710-03-04-RK/929710E-03-04-ND/1093645/product-detail/zh/929667-02-04-I/929667-02-04-ND/682112/product-detail/zh/929667-04-04-I/929667-04-04-ND/682077/product-detail/zh/929715-03-04-I/929715-03-04-ND/682042/product-detail/zh/929715-10-04-I/929715-10-04-ND/682007/product-detail/zh/929665-05-04-I/929665-05-04-ND/681972/product-detail/zh/929665-04-04-I/929665-04-04-ND/681937/product-detail/zh/929665-03-04-I/929665-03-04-ND/681902/product-detail/zh/929665-08-04-I/929665-08-04-ND/681867/product-detail/zh/929665-02-04-I/929665-02-04-ND/681832/product-detail/zh/929665-09-04-I/929665-09-04-ND/681797/product-detail/zh/929838-02-04/929838-02-04-ND/681424/product-detail/zh/929838-04-04/929838-04-04-ND/681389/product-detail/zh/929710-10-04/929710-10-04-ND/681285/product-detail/zh/929836-05-04/929836-05-04-ND/681250/product-detail/zh/929836-08-04/929836-08-04-ND/681180/product-detail/zh/929836-09-04/929836-09-04-ND/681110 |
| 针脚数 | 8 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 灰 |
