Datasheet下载- 型号： CGS783U040X6L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS783U040X6L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS783U040X6L价格参考。Cornell DubilierCGS783U040X6L封装/规格：未分类， 暂无。您可以下载CGS783U040X6L参考资料、Datasheet数据手册功能说明书，资料中有CGS783U040X6L 详细功能的应用电路图电压和使用方法及教程。

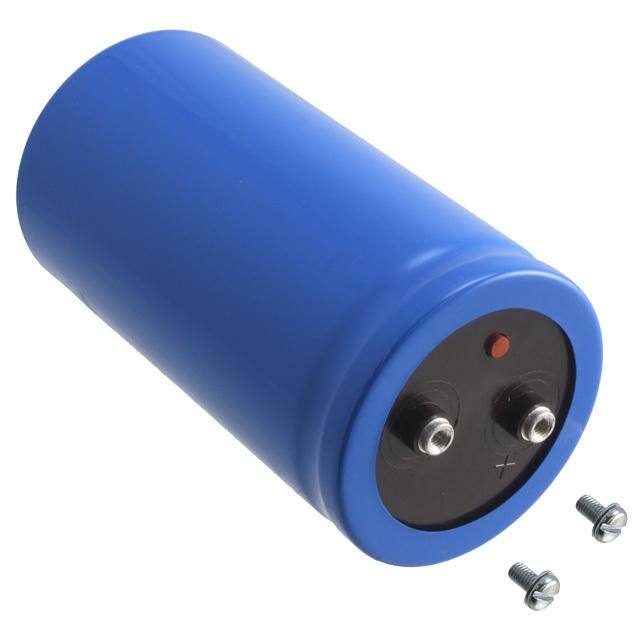

CGS783U040X6L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为：78,000 µF / 40 VDC，径向引线、螺栓端子（“X6L”表示带螺栓安装、低阻抗、长寿命设计），适用于高纹波电流与严苛工况。该型号典型应用场景包括： - 工业电源系统：用于大功率开关电源、变频器、UPS（不间断电源）的输入/输出滤波环节，提供大容量储能与纹波抑制，保障直流母线电压稳定； - 电机驱动与变流设备：在伺服驱动器、电梯控制柜、风力变流器中，承担能量缓冲与瞬态响应支持，吸收再生制动能量； - 焊接设备与激光电源：满足短时大电流放电需求，如电阻焊机储能电容组，确保脉冲能量快速释放； - 轨道交通辅助电源：用于地铁车辆辅助逆变器的直流支撑电容，耐受振动、宽温及频繁充放电； - 可再生能源系统：光伏逆变器直流侧支撑电容，配合MPPT跟踪，平抑输入功率波动。 该器件具备长寿命（≥10,000小时@105°C）、低ESR、高纹波电流承受能力（约21.5 A RMS @105°C）及螺栓固定结构，适合高温、高湿、强振动等恶劣工业环境。需注意正确安装扭矩、散热间距及极性连接，避免反向电压或过压使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 78000UF 40V SCREW |
| ESR（等效串联电阻） | 9 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGS783U040X6L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 78000µF |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 类型 | - |
| 纹波电流 | 22.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 40V |
| 高度-安装（最大值） | 6.625"（168.28mm） |
