Datasheet下载- 型号： CGS772T450X8L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS772T450X8L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS772T450X8L价格参考。Cornell DubilierCGS772T450X8L封装/规格：未分类， 暂无。您可以下载CGS772T450X8L参考资料、Datasheet数据手册功能说明书，资料中有CGS772T450X8L 详细功能的应用电路图电压和使用方法及教程。

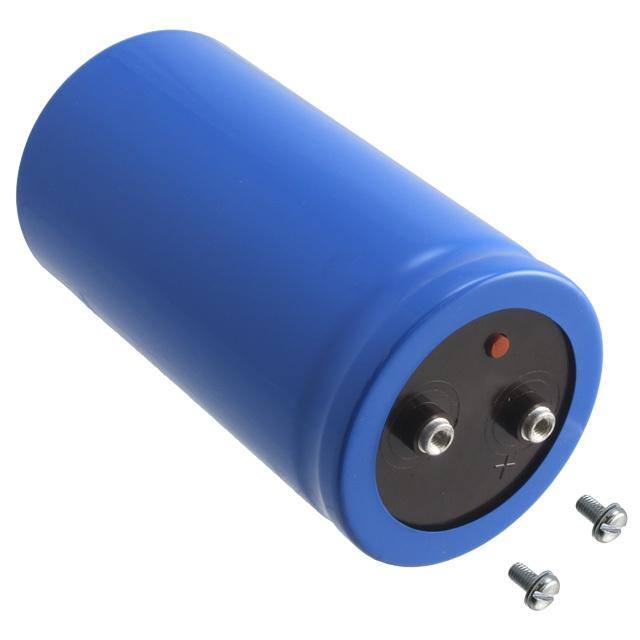

CGS772T450X8L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，额定电压450V DC，标称容量7700µF（±20%），尺寸为Φ35mm×80mm（L型引脚），具有高纹波电流承受能力与长寿命设计（通常105℃下寿命达5000–10000小时）。 该型号典型应用于对能量存储、滤波及瞬态响应要求较高的中大功率工业与电力电子场景，包括： - 开关电源（SMPS）的输入/输出级滤波：在通信基站电源、服务器PSU或工业电源中，用于平抑整流后高压直流母线纹波； - 变频器与逆变器的直流母线支撑电容：在电机驱动、光伏并网逆变器中，提供瞬时大电流、吸收回馈能量，稳定母线电压； - UPS（不间断电源）系统：作为后备储能与滤波元件，在市电切换及负载突变时保障供电连续性； - 医疗设备电源模块：如CT、MRI等大型影像设备中，满足高可靠性与低漏电流要求； - 焊接设备与激光电源：应对周期性高峰值电流冲击。 其L型引脚（径向引出、带安装孔）便于PCB固定与散热，适用于自然冷却或强制风冷环境。需注意：实际应用中应留有足够电压裕量（建议≤80%额定电压）、控制环境温度，并确保极性正确连接。不推荐用于高频开关噪声敏感或超低ESR要求的场合（此时可选固态或混合电容替代）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 7700UF 450V SCREW |
| ESR（等效串联电阻） | 20 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGS772T450X8L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+50% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 7700µF |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 类型 | - |
| 纹波电流 | 16.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 450V |
| 高度-安装（最大值） | 8.625"（219.08mm） |
