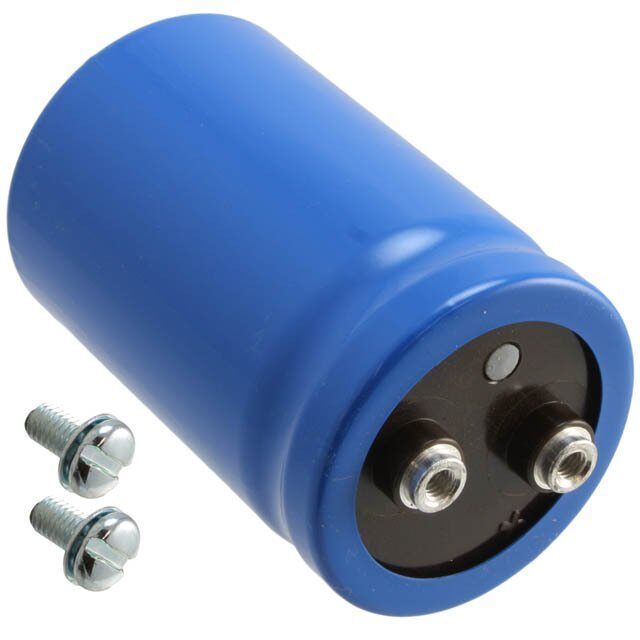

Datasheet下载- 型号： CGS683U016V3C
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS683U016V3C由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS683U016V3C价格参考。Cornell DubilierCGS683U016V3C封装/规格：未分类， 暂无。您可以下载CGS683U016V3C参考资料、Datasheet数据手册功能说明书，资料中有CGS683U016V3C 详细功能的应用电路图电压和使用方法及教程。
CGS683U016V3C 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，额定电压16V、标称容量68,000µF（68mF），采用径向引线封装（3C通常指引脚间距3.5mm、带安全阀的工业级标准）。该型号具有高容值、中低电压、较大体积的特点，适用于需大容量储能或强纹波电流处理的直流电源环节。 典型应用场景包括： - 开关电源（SMPS）输出端滤波：在12V/15V系统中（如通信设备、工控电源模块），用于平滑整流后脉动，降低输出纹波与噪声； - UPS及备用电源系统：作为短时能量缓冲，在市电中断瞬间维持负载供电（如安防设备、PLC控制器）； - 电机驱动与变频器：为IGBT驱动电路提供局部去耦和瞬态电流支持； - LED照明驱动电源：在恒流驱动板中稳定输入母线电压，提升抗浪涌能力； - 消费电子适配器：用于笔记本电脑、显示器等内置AC-DC电源的次级滤波。 其工业级设计（符合AEC-Q200相关可靠性要求，工作温度范围–40°C至+105°C）使其适用于对长期稳定性与高温耐受性有要求的环境。但需注意：该电容为有极性元件，不可反接；安装时应预留散热空间，避免靠近发热源以延长寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 68000UF 16V SCREW铝质电解电容器-螺旋式接线端 LYTIC 16V 68000uF |
| ESR | 17 mOhms |
| ESR（等效串联电阻） | 17 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-螺旋式接线端,Cornell Dubilier CGS683U016V3CCGS |
| 数据手册 | |
| 产品型号 | CGS683U016V3C |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | Computer Grade Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-螺旋式接线端 |
| 包装 | 散装 |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 2.000" 直径（50.80mm） |
| 安装类型 | 底座安装 |
| 容差 | - 10 %, + 75 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 引线间隔 | 22 mm (0.875 in) |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压额定值DC | 16 V |
| 电容 | 0.068 Farad |
| 直径 | 50.8 mm (2 in) |
| 相关产品 | /product-detail/zh/125565-09/338-1364-ND/1287203 |
| 端接类型 | Screw |
| 类型 | - |
| 系列 | CGS |
| 纹波电流 | 9.5 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 79.4 mm (3.125 in) |
| 阻抗 | - |
| 额定电压 | 16V |
| 高度 | 84.12 mm |
| 高度-安装（最大值） | 3.125"（79.38mm） |
