Datasheet下载- 型号： CGS602T500X8L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS602T500X8L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS602T500X8L价格参考。Cornell DubilierCGS602T500X8L封装/规格：未分类， 暂无。您可以下载CGS602T500X8L参考资料、Datasheet数据手册功能说明书，资料中有CGS602T500X8L 详细功能的应用电路图电压和使用方法及教程。

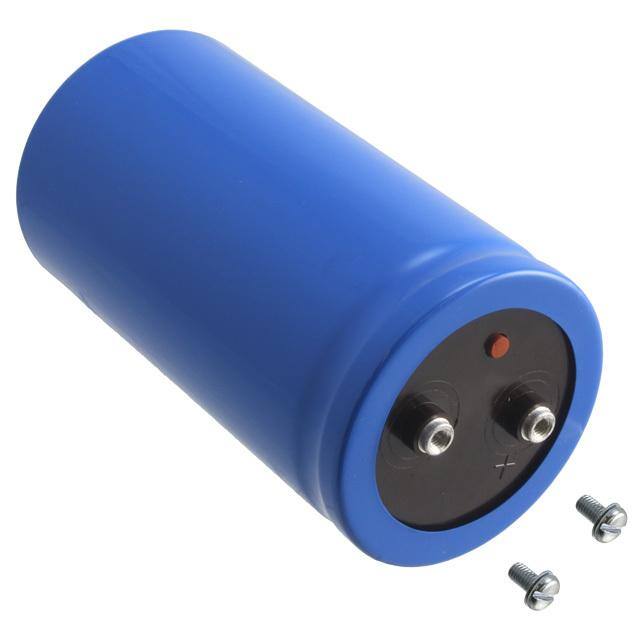

CGS602T500X8L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，额定电压500 VDC，标称容量6000 µF（±20%），尺寸为Φ40×80 mm（径×高），带螺栓端子（“L”型底座），适用于高纹波电流与长寿命工况。 该型号典型应用于工业级中高压直流链路（DC-Link）场景，如：变频器（VFD）、伺服驱动器、UPS不间断电源、光伏逆变器及风力发电变流器中的母线滤波环节。其高容值与高耐压特性可有效吸收开关器件（如IGBT）通断引起的脉动电流与电压尖峰，稳定直流母线电压，抑制纹波（典型纹波电流额定值约13.5 A RMS @105°C, 120 Hz）。 凭借CDE CGS系列的优化电解液配方与强化阳极箔工艺，该电容具备105°C下长达5000–10000小时的额定寿命（取决于实际温升与纹波应力），适用于持续高负载、高温环境（如封闭式控制柜）。此外，螺栓安装结构确保机械稳固性与低接触电阻，适合大电流回路。 不推荐用于高频开关（>10 kHz）主导的LC滤波或信号耦合等场合——铝电解电容ESR/ESL相对较高，且存在极性限制与漏电流问题。需严格遵守正负极连接、电压降额（建议≤80%额定电压）、散热设计（顶部留空、避免叠放）等应用规范。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 6000UF 500V SCREW |
| ESR（等效串联电阻） | 18 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGS602T500X8L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+50% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 6000µF |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 类型 | - |
| 纹波电流 | 18.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 500V |
| 高度-安装（最大值） | 8.625"（219.08mm） |
