Datasheet下载- 型号： CGS503U030V5L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS503U030V5L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS503U030V5L价格参考。Cornell DubilierCGS503U030V5L封装/规格：未分类， 暂无。您可以下载CGS503U030V5L参考资料、Datasheet数据手册功能说明书，资料中有CGS503U030V5L 详细功能的应用电路图电压和使用方法及教程。

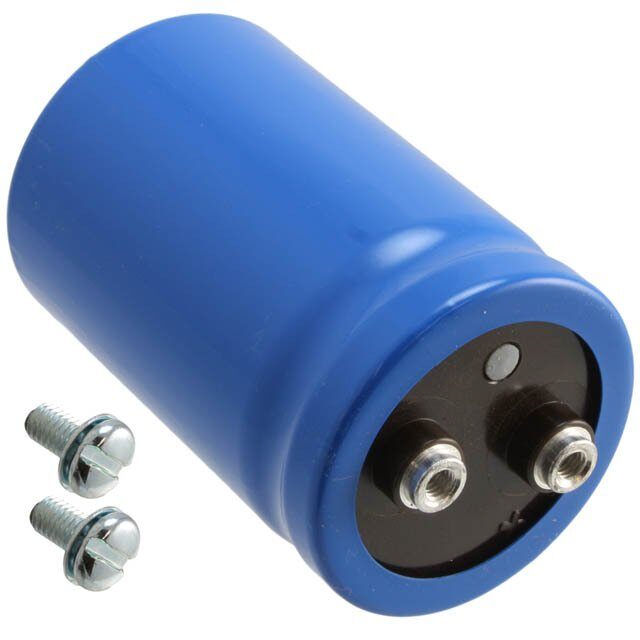

CGS503U030V5L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为：50 VDC 额定电压、30,000 µF 标称容量、低阻抗（L系列）、螺栓式（Radial, Snap-in）封装，带纹波电流额定值高、长寿命（通常105°C下寿命达2,000–5,000小时）等特点。 该型号典型应用于对大容量储能、高纹波电流承受能力及长期可靠性要求严苛的工业与电力电子场景，主要包括： - 开关电源（SMPS）输出滤波：在大功率通信电源、服务器电源或工业电源中，用于平滑整流后直流母线电压，抑制高频纹波； - 变频器与逆变器直流母线支撑电容：在电机驱动、光伏逆变器或UPS系统中，提供瞬态能量缓冲，稳定母线电压并吸收再生能量； - 焊接设备与电镀电源：应对周期性大电流脉冲负载，依靠其高纹波电流耐受能力（典型值≥14.5 A RMS @ 105°C, 100 kHz）保障连续运行； - 医疗成像设备（如X射线发生器）及测试仪器：需短时大能量释放的场合，利用其高容值实现快速充放电储能功能。 注：该器件含极性，须严格按正负极安装；建议搭配温度监控与均压电阻（多只串联时），并确保散热通风以延长实际使用寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 50000UF 30V SCREW |
| ESR（等效串联电阻） | 16 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGS503U030V5L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 2.000" 直径（50.80mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 50000µF |
| 相关产品 | /product-detail/zh/125565-09/338-1364-ND/1287203 |
| 类型 | - |
| 纹波电流 | 12.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 30V |
| 高度-安装（最大值） | 5.625"（142.88mm） |
