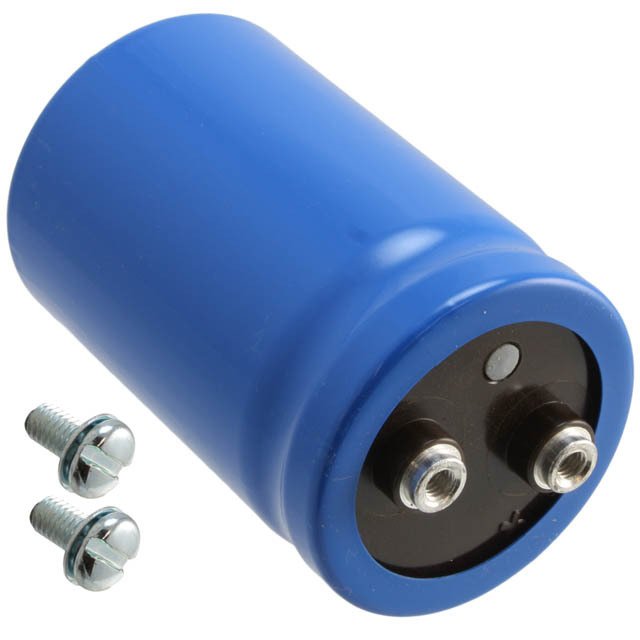

Datasheet下载- 型号： CGS503U025V5L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS503U025V5L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS503U025V5L价格参考。Cornell DubilierCGS503U025V5L封装/规格：未分类， 暂无。您可以下载CGS503U025V5L参考资料、Datasheet数据手册功能说明书，资料中有CGS503U025V5L 详细功能的应用电路图电压和使用方法及教程。
CGS503U025V5L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，额定电压25V、标称容量50,000µF（50mF），低阻抗、长寿命、高纹波电流能力，采用径向引线封装（带螺栓安装选项，“5L”通常表示带M5螺栓端子的焊片型结构）。 该型号主要应用于对大容量储能、强脉冲吸收和稳定直流母线有严苛要求的工业电源场景，典型包括： - 变频驱动器（VFD）与伺服驱动器：作为直流母线滤波电容，平抑整流后纹波，支撑电机启停/制动时的大电流瞬态需求； - 不间断电源（UPS）与逆变电源：在电池侧或DC-AC转换环节提供能量缓冲，确保负载切换或电网波动时输出连续性； - 焊接设备（如IGBT逆变焊机）：吸收高频开关产生的尖峰电流，稳定主回路电压，提升电弧稳定性； - 再生能源系统：光伏并网逆变器或风力变流器中用于直流侧稳压与能量调节； - 大型LED照明驱动及电磁设备电源：满足高可靠性、宽温域（-40°C ~ +105°C）与10,000小时以上寿命要求。 其低ESR（等效串联电阻）和优化的芯包结构，使其在高温、高纹波电流工况下仍保持良好性能，适用于空间受限但需高容值密度的嵌入式工业电源设计。注意：使用时须严格遵守极性、电压降额（建议≤80%额定电压）、散热及纹波电流限值规范。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 50000UF 25V SCREW铝质电解电容器-螺旋式接线端 25V 50000UF |
| ESR | 18 mOhms |
| ESR（等效串联电阻） | 18 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-螺旋式接线端,Cornell Dubilier CGS503U025V5LCGS |
| 数据手册 | |
| 产品型号 | CGS503U025V5L |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | Computer Grade Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-螺旋式接线端 |
| 包装 | 散装 |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 2.000" 直径（50.80mm） |
| 安装类型 | 底座安装 |
| 容差 | - 10 %, + 75 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 引线间隔 | 22 mm (0.875 in) |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压额定值DC | 25 V |
| 电容 | 0.05 Farad |
| 直径 | 50.8 mm (2 in) |
| 相关产品 | /product-detail/zh/125565-09/338-1364-ND/1287203 |
| 端接类型 | Screw |
| 类型 | - |
| 系列 | CGS |
| 纹波电流 | 11.7 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 143 mm (5.625 in) |
| 阻抗 | - |
| 额定电压 | 25V |
| 高度 | 134.92 mm |
| 高度-安装（最大值） | 5.625"（142.88mm） |
