Datasheet下载- 型号： CGRC505-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGRC505-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGRC505-G价格参考。COMCHIP TECHNOLOGYCGRC505-G封装/规格：未分类， 暂无。您可以下载CGRC505-G参考资料、Datasheet数据手册功能说明书，资料中有CGRC505-G 详细功能的应用电路图电压和使用方法及教程。
CGRC505-G 是 Comchip Technology 推出的一款表面贴装（SMA/DO-214AC 封装）硅整流二极管，额定平均整流电流为 5A，反向重复峰值电压（VRRM）为 50V，正向压降典型值约 0.95V（IF=5A），具有低导通损耗、高浪涌电流承受能力（IFSM ≥ 150A）及良好的热稳定性。 其主要应用场景包括： 1. 开关电源（SMPS）次级整流：适用于 5V/12V 等低压大电流输出端，如适配器、PC 电源模块； 2. DC-DC 转换器输出整流：在同步整流受限或成本敏感设计中，作为经济可靠的非同步整流器件； 3. 工业控制电源：用于 PLC、HMI、传感器供电电路中的 AC-DC 或 DC-DC 整流环节； 4. LED 驱动电源：在隔离式 LED 驱动器次级侧实现高效整流； 5. 消费类电子：如电视、机顶盒、路由器等设备的内置电源板整流单元； 6. 电池充电电路：配合变压器实现交流适配器的桥式整流（常用于半波或全波整流模块中）。 该器件采用环保无铅封装，符合 RoHS 标准，适用于自动贴片产线。其 50V 耐压等级适用于低压输入系统，不适用于高压（如 ≥100V）整流场景。实际应用中需注意 PCB 散热设计（如敷铜面积≥25mm²）以保障长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURP 600V 5A DO214AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

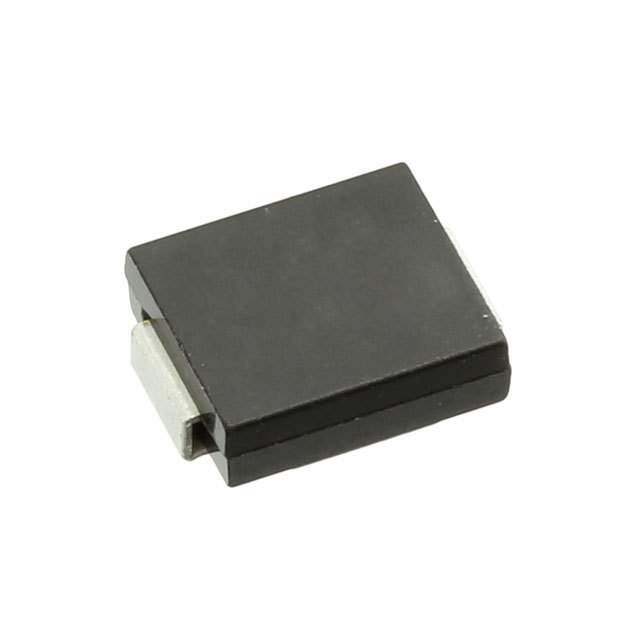

| 产品图片 | |
| 产品型号 | CGRC505-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.15V @ 5A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 600V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AB，（SMC） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度-结 | 150°C （最大） |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 600V |
| 电流-平均整流(Io) | 5A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
