Datasheet下载- 型号： CGRA4002-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGRA4002-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGRA4002-G价格参考。COMCHIP TECHNOLOGYCGRA4002-G封装/规格：未分类， 暂无。您可以下载CGRA4002-G参考资料、Datasheet数据手册功能说明书，资料中有CGRA4002-G 详细功能的应用电路图电压和使用方法及教程。
CGRA4002-G 是 Comchip Technology 推出的一款通用型硅整流二极管（单管），属 DO-41 塑封轴向封装，额定正向平均整流电流 IF(AV) 为 1.0A，反向重复峰值电压 VRRM 为 100V，正向压降 VF 典型值约 1.1V（IF = 1.0A），反向恢复时间 trr ≤ 4μs（典型），具备良好的开关特性和热稳定性。 其主要应用场景包括： ✅ 小功率AC-DC适配器与电源中的桥式或半波整流电路； ✅ 家用电器（如小风扇、LED驱动电源、充电器）的次级整流环节； ✅ 工业控制板、仪表电源模块中低频（50/60Hz 或百kHz以内）整流； ✅ DC-DC变换器输入级或辅助电源的续流/箝位二极管（需结合具体拓扑评估）； ✅ 替代传统1N4002，在成本敏感、可靠性要求适中、非高频高压场合广泛使用。 注意：因VRRM仅100V，不适用于市电直接整流（需≥600V以上器件），也不推荐用于高频开关电源主路（如PFC或同步整流）。其DO-41封装适合通孔焊接，利于散热及手工维修，但功率密度低于SMD器件。综合来看，该型号适用于对性能要求不高、注重性价比和量产稳定性的中小功率线性/简易开关电源系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 1A DO214AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

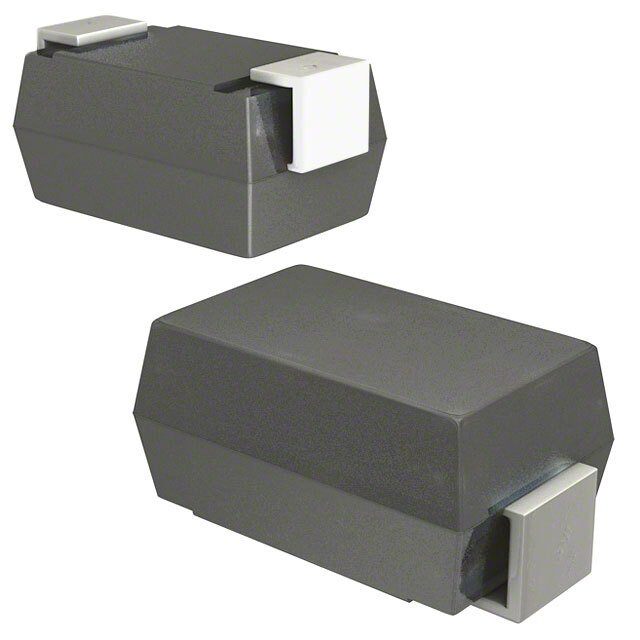

| 产品图片 | |
| 产品型号 | CGRA4002-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.1V @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 100V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AC（SMA） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
