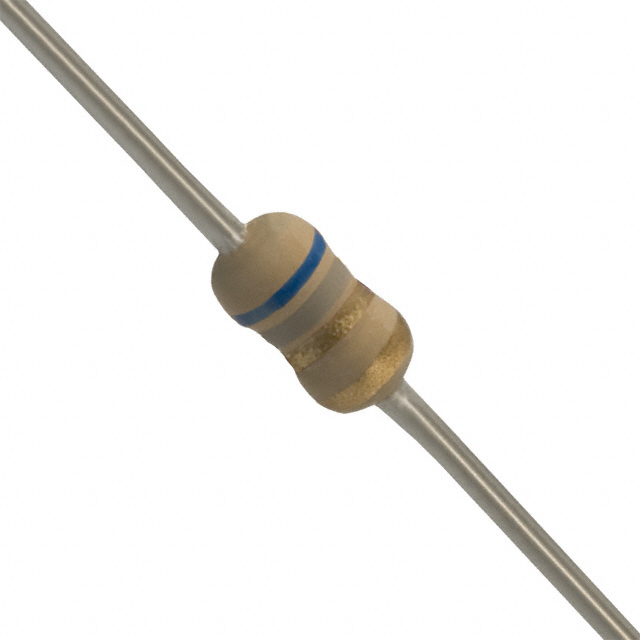

图片仅供参考
详细数据请看参考数据手册
- 型号： CFR-12JB-52-6R8
- 制造商： YAGEO AMERICA CORPORATION
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CFR-12JB-52-6R8由YAGEO AMERICA CORPORATION设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CFR-12JB-52-6R8价格参考。YAGEO AMERICA CORPORATIONCFR-12JB-52-6R8封装/规格：未分类， 暂无。您可以下载CFR-12JB-52-6R8参考资料、Datasheet数据手册功能说明书，资料中有CFR-12JB-52-6R8 详细功能的应用电路图电压和使用方法及教程。
Yageo（国巨）CFR-12JB-52-6R8是一款通孔式碳膜电阻器，阻值为6.8Ω，额定功率1/4W（0.25W），精度±5%，耐压500V，符合RoHS标准。其典型应用场景包括： 1. 电源电路：用于开关电源、线性稳压器中的限流、分压或启动电路，如辅助绕组反馈回路中的取样电阻； 2. 工业控制板：在PLC模块、继电器驱动电路中作基极限流电阻，配合三极管或光耦实现电平转换与隔离驱动； 3. 消费电子维修与替代：因通孔封装（轴向引线，径向尺寸约Φ2.5×6.5mm）易于手工焊接与更换，常用于老式家电（如电视、音响）、仪器仪表的维修替换； 4. LED驱动与指示电路：在低电流LED限流应用中（如面板状态指示灯），6.8Ω可配合5V/12V电源设定合适电流（如I≈700mA@5V，需注意功率余量，实际多用于瞬态或低占空比场景）； 5. 模拟电路基础应用：如运算放大器偏置网络、传感器调理电路中的粗调分压电阻，对精度要求不高的场合。 注：该型号功率较小（0.25W），不适用于持续大电流或高功耗场景；6.8Ω属低阻值，使用时需关注引线电阻及PCB走线影响，建议在非精密、成本敏感、通用型通孔设计中选用。
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 6.8 OHM 1/6W 5% AXIAL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Yageo |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CFR-12JB-52-6R8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CFR |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21511 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | 6.8E |
| 功率(W) | 0.167W，1/6W |
| 包装 | 散装 |
| 大小/尺寸 | 0.075" 直径 x 0.134" 长（1.90mm x 3.40mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 工具箱 | /product-detail/zh/RSE200/RSE200-ND/58058/product-detail/zh/RS112/RS112-ND/19985 |
| 成分 | 炭膜 |
| 标准包装 | 200 |
| 温度系数 | 350ppm/°C |
| 特性 | - |
| 电阻(Ω) | 6.8 |
| 端子数 | 2 |
| 高度 | - |
