Datasheet下载- 型号： CFM14JA56R0
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CFM14JA56R0由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CFM14JA56R0价格参考。STACKPOLE ELECTRONICS INC.CFM14JA56R0封装/规格：未分类， 暂无。您可以下载CFM14JA56R0参考资料、Datasheet数据手册功能说明书，资料中有CFM14JA56R0 详细功能的应用电路图电压和使用方法及教程。
CFM14JA56R0是Stackpole Electronics Inc.生产的通孔式碳膜电阻器（CFM系列），阻值为56.0 Ω，精度±5%（J级），额定功率1/4 W（0.25W），额定电压250V，符合RoHS标准。其典型应用场景包括： - 电源电路：用于开关电源、线性稳压器中的限流、分压或反馈网络，如56Ω电阻常配合TL431等基准芯片构成精密分压取样； - 工业控制板：在PLC输入模块、传感器信号调理电路中作上拉/下拉电阻或电流检测采样（低功耗场景）； - 消费电子：电视机、机顶盒等设备的待机电路、LED驱动限流、电平转换接口保护； - 仪表与测量设备：万用表内部分流/分压网络、校准电路中的低成本高稳定性电阻； - 教育及原型开发：因通孔封装（轴向引线，标准0.6英寸间距）便于插接实验板（如面包板、PCB原型板），适合教学演示和小批量试产。 需注意：该型号为通用碳膜电阻，不适用于高精度、低温漂或高频场合；若工作环境温度高或需长期稳定性，建议评估金属膜替代方案。实际应用中应留足功率余量（建议≤0.125W持续工作），并确保PCB布局避免邻近发热元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 56 OHM 1/4W 5% CF MINI |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

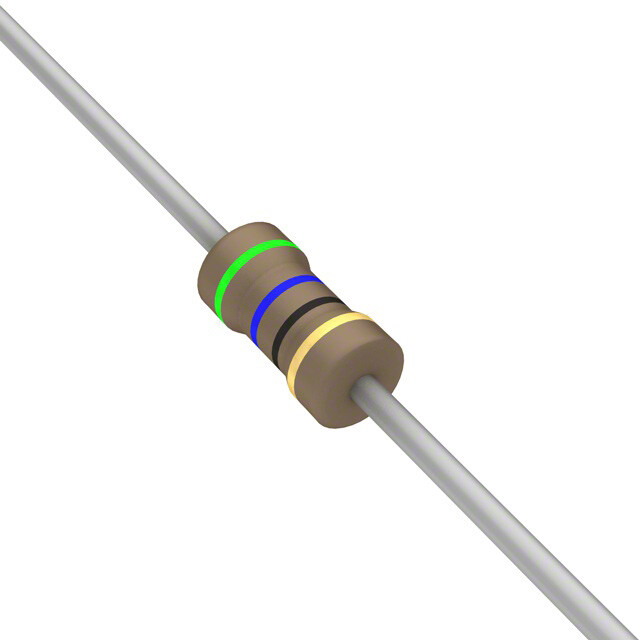

| 产品图片 |
|
| 产品型号 | CFM14JA56R0 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CFM |
| 供应商器件封装 | 轴向 |
| 其它名称 | CFM 1/4 56 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 56 |
| 端子数 | 2 |
| 高度 | - |
