Datasheet下载- 型号： CF322513-R18K
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF322513-R18K由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF322513-R18K价格参考。BournsCF322513-R18K封装/规格：未分类， 暂无。您可以下载CF322513-R18K参考资料、Datasheet数据手册功能说明书，资料中有CF322513-R18K 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CF322513-R18K 是一款贴片式固定电感器（功率电感），尺寸为 3.2 mm × 2.5 mm × 1.3 mm（EIA 1210 封装），电感值为 0.18 µH（±10%），额定电流达 4.5 A（典型），具有低直流电阻（DCR ≈ 6.5 mΩ）和高饱和电流特性。其主要应用场景包括： - DC-DC 电源转换电路：广泛用于手机、平板、笔记本电脑等便携设备的降压（Buck）转换器中，作为储能与滤波电感，配合控制器和MOSFET实现高效稳压供电（如为CPU、GPU或PMIC供电）。 - 负载点（POL）电源模块：适用于空间受限、需大电流低电压输出的场景（如1V–3.3V系统），提供快速瞬态响应与低纹波性能。 - 电池供电设备的电源管理：在蓝牙耳机、智能手表、TWS耳机等小型化产品中，支持高效率升/降压拓扑，延长续航。 - 汽车电子辅助系统：符合AEC-Q200基础可靠性要求（需确认具体批次是否通过车规认证），可用于车载信息娱乐、ADAS摄像头供电等非安全关键类电源回路。 该器件具备良好的热稳定性与抗电磁干扰能力，适合高频开关（1–3 MHz）应用，但不适用于射频匹配或信号滤波等高频谐振场景。选型时需注意PCB布局散热及避免邻近大电流走线以减少耦合干扰。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 280 毫欧最大 |
| 描述 | INDUCTOR MULTILAYER .18UH 3225 |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

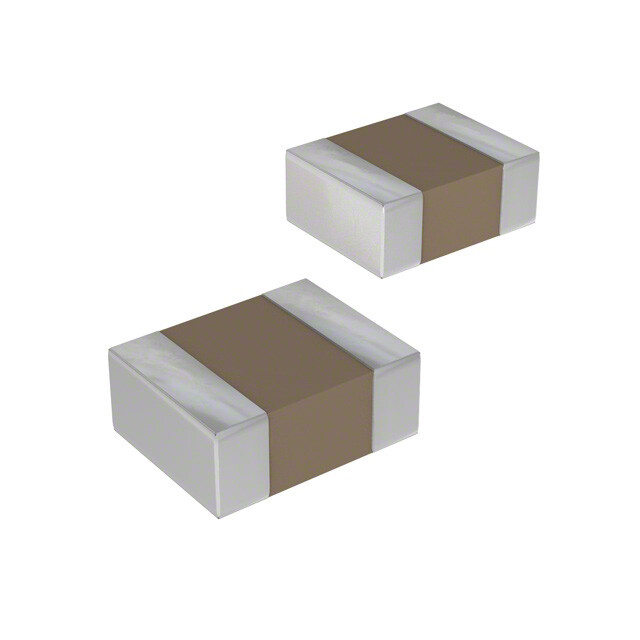

| 产品图片 |
|
| 产品型号 | CF322513-R18K |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CF322513 |
| 不同频率时的Q值 | 30 @ 25.2MHz |
| 供应商器件封装 | 1210 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.126" 长 x 0.100" 宽 （3.20mm x 2.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 1210（3225 公制） |
| 屏蔽 | 屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 2,500 |
| 电感 | 180nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 25.2MHz |
| 频率-自谐振 | 400MHz |
| 额定电流 | 450mA |
| 高度-安装（最大值） | 0.059"（1.50mm） |
