Datasheet下载- 型号： CF322513-1R2K
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF322513-1R2K由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF322513-1R2K价格参考。BournsCF322513-1R2K封装/规格：未分类， 暂无。您可以下载CF322513-1R2K参考资料、Datasheet数据手册功能说明书，资料中有CF322513-1R2K 详细功能的应用电路图电压和使用方法及教程。
CF322513-1R2K 是美国伯恩斯（Bourns Inc.）推出的贴片式固定电感器，属于CF系列铁氧体磁芯绕线型电感，尺寸为3.2×2.5×1.3 mm（即3225封装），电感值为1.2 μH，公差±10%（K档），额定电流典型值约750 mA，直流电阻（DCR）低至约0.12 Ω。 该器件主要应用于中高频、中小功率的电源与信号处理场景，典型用途包括： 1. DC-DC转换器输出滤波：在降压（Buck）或升压（Boost）电源模块中，配合电容构成LC滤波网络，抑制开关噪声、平滑输出电流； 2. POL（Point-of-Load）电源：为FPGA、ASIC、微处理器等数字芯片的局部供电提供高效、紧凑的滤波解决方案； 3. EMI抑制与电源输入滤波：用于消除高频传导干扰，满足Class B电磁兼容（EMC）要求； 4. LED驱动电路：在恒流驱动拓扑中稳定电流纹波； 5. 便携式电子设备：如智能手机、平板电脑、TWS耳机等对空间和效率敏感的产品中，兼顾高饱和电流与小体积优势。 其铁氧体磁芯结构具备良好温度稳定性与抗饱和特性，适用于工作频率范围约1–10 MHz的开关电源应用。需注意PCB布局时应远离热源及强磁场，并确保焊盘设计符合Bourns推荐规格以保障焊接可靠性与电气性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 750 毫欧最大 |
| 描述 | INDUCTOR MULTILAYER 1.2UH 3225 |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

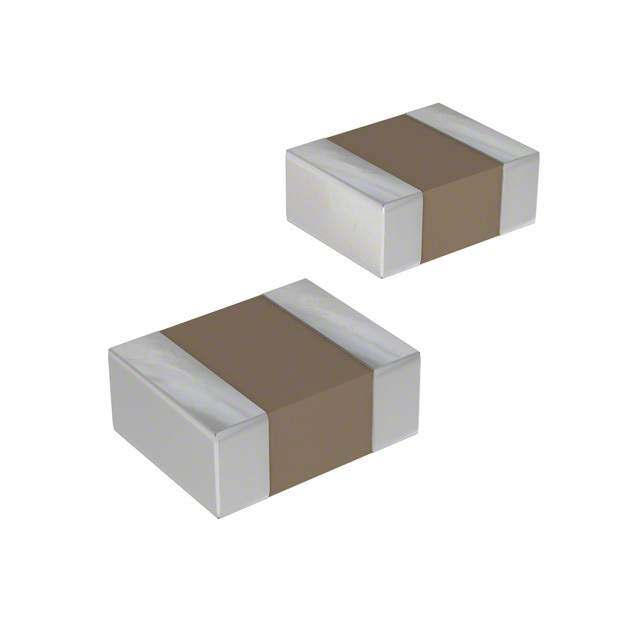

| 产品图片 |
|
| 产品型号 | CF322513-1R2K |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CF322513 |
| 不同频率时的Q值 | 30 @ 7.96MHz |
| 供应商器件封装 | 1210 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.126" 长 x 0.100" 宽 （3.20mm x 2.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 1210（3225 公制） |
| 屏蔽 | 屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 2,500 |
| 电感 | 1.2µH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | 100MHz |
| 额定电流 | 390mA |
| 高度-安装（最大值） | 0.059"（1.50mm） |
