Datasheet下载- 型号： CF14JT2R20
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JT2R20由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JT2R20价格参考。STACKPOLE ELECTRONICS INC.CF14JT2R20封装/规格：未分类， 暂无。您可以下载CF14JT2R20参考资料、Datasheet数据手册功能说明书，资料中有CF14JT2R20 详细功能的应用电路图电压和使用方法及教程。

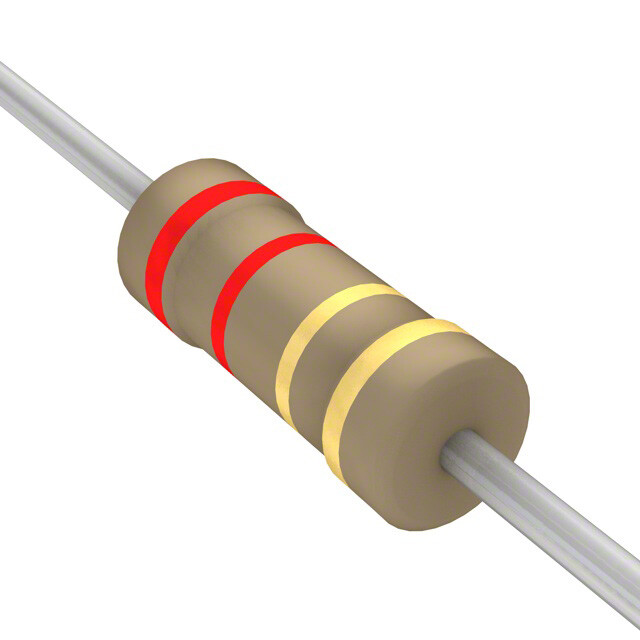

CF14JT2R20 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（属CF系列），额定功率为1/4W（0.25W），阻值为2.20Ω，精度±5%，温度系数约±400 ppm/°C，采用轴向引线封装，适用于PCB插件安装。 其典型应用场景包括： - 限流与分压电路：在LED驱动、信号调理或传感器接口中，用于小电流限流（如驱动指示灯、光电耦合器输入端）； - 电源初级/次级辅助电路：在开关电源或线性电源中作启动电阻、反馈网络中的低阻采样/校准电阻（需注意功率裕量）； - 模拟电路偏置与校准：在运算放大器输入端、电流检测分流（仅适用于微电流场景，因2.2Ω阻值较低但功率仅0.25W，最大持续电流约≈0.34A，实际建议≤0.2A以确保可靠性）； - 工业控制板与家电主板：作为成本敏感型通用电阻，用于MCU外围上拉/下拉、电平转换、RC延时等非精密场合。 需注意：该型号为碳膜电阻，不适用于高脉冲、高稳定性或高频应用；2.2Ω低阻值在大电流下易发热，设计时须校核功耗与温升，并避免替代金属膜或功率电阻。适用于消费电子、基础工控、教育套件等对成本和通用性要求高于精度与稳定性的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.2 OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF14JT2R20 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 2.2 5% R |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2.2 |
| 端子数 | 2 |
| 高度 | - |
