Datasheet下载- 型号： CF14JA3M30
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA3M30由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA3M30价格参考。STACKPOLE ELECTRONICS INC.CF14JA3M30封装/规格：未分类， 暂无。您可以下载CF14JA3M30参考资料、Datasheet数据手册功能说明书，资料中有CF14JA3M30 详细功能的应用电路图电压和使用方法及教程。

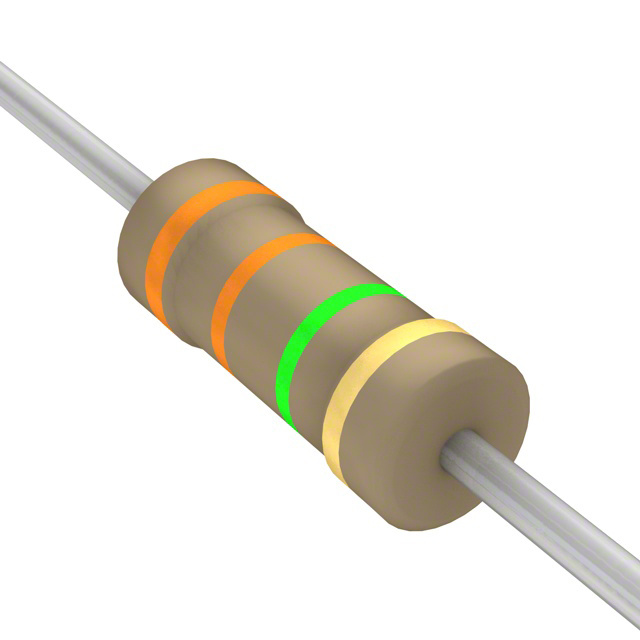

CF14JA3M30 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（Carbon Film Resistor），额定功率为 1/4 W（0.25W），阻值为 3.3 MΩ（3.3 兆欧），精度为 ±5%，耐压 ≥500V，适用于通用电子电路。 其典型应用场景包括： - 高压偏置与分压电路：如CRT显示器、示波器、高压电源中的阴极/栅极偏置网络，利用其高阻值和较高耐压特性稳定工作点； - 信号衰减与检测电路：在传感器接口、漏电流检测或高阻抗电压采样中，作为上拉/下拉或反馈电阻，减少负载效应； - 定时与延时电路：配合电容构成RC时间常数网络，用于低频振荡器、延时开关或复位电路（如电源软启动）； - 仪器仪表与工业控制：在万用表输入分压器、绝缘电阻测试辅助电路、PLC模拟量输入保护等场合，提供高阻隔离与限流功能； - 消费电子待机电路：如电视机、机顶盒的遥控接收电路中，用作红外接收管的上拉电阻，兼顾抗干扰与低功耗需求。 该型号采用标准 axial（轴向）引线封装（如 6.3×2.3mm），便于通孔插装与波峰焊，具有良好的长期稳定性、低噪声（相对绕线电阻）及成本优势，适用于对精度要求不高但需可靠高阻特性的中低频、非精密场合。不推荐用于高频、高脉冲或高可靠性军工/医疗主回路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 3.3M OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF14JA3M30 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 3.3M 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 3.3M |
| 端子数 | 2 |
| 高度 | - |
