Datasheet下载- 型号： CF14JA2R20
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA2R20由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA2R20价格参考。STACKPOLE ELECTRONICS INC.CF14JA2R20封装/规格：未分类， 暂无。您可以下载CF14JA2R20参考资料、Datasheet数据手册功能说明书，资料中有CF14JA2R20 详细功能的应用电路图电压和使用方法及教程。
CF14JA2R20是Stackpole Electronics Inc生产的通孔式碳膜电阻器（CF系列），额定功率1/4W（0.25W），阻值2.2Ω，精度±5%（J级），耐压250V，符合RoHS标准。其典型应用场景包括： - 电源电路：用作限流电阻或假负载，例如在开关电源启动电路、LED驱动的电流采样/限流支路中，提供低阻值、低成本的电流检测或缓冲功能； - 工业控制板：在PLC输入模块、继电器驱动电路或电机驱动反馈回路中，承担电流检测、分压或阻抗匹配作用； - 消费电子维修与替代：因CF系列为通用型碳膜电阻，常用于电视机、音响、机顶盒等设备的主板维修，替换老化或损坏的2.2Ω通孔电阻； - 教育与原型开发：因引脚间距标准（0.3" / 7.62mm）、易焊接、成本低，广泛用于教学实验板（如面包板+PCB过渡）及小批量样机调试。 需注意：该型号阻值低（2.2Ω）、功率仅0.25W，不适用于大电流持续工作场景（如主电源输出滤波或高功率放电），建议实际功耗不超过额定值的50%（即≤0.125W）以确保长期可靠性。在高精度或高频场合，应选用金属膜或绕线电阻替代。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.2 OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

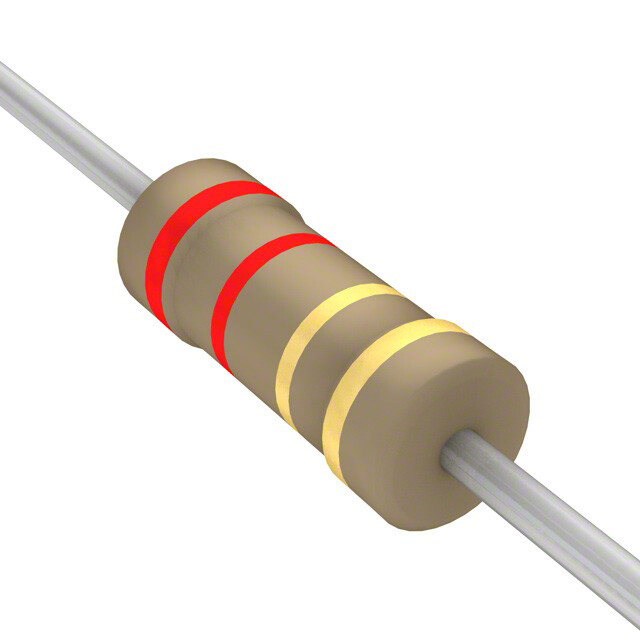

| 产品图片 |
|
| 产品型号 | CF14JA2R20 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 2.2 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2.2 |
| 端子数 | 2 |
| 高度 | - |
