Datasheet下载- 型号： CF14JA20M0
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA20M0由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA20M0价格参考。STACKPOLE ELECTRONICS INC.CF14JA20M0封装/规格：未分类， 暂无。您可以下载CF14JA20M0参考资料、Datasheet数据手册功能说明书，资料中有CF14JA20M0 详细功能的应用电路图电压和使用方法及教程。
CF14JA20M0 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（Carbon Film Resistor），额定功率为1/4W（0.25W），阻值为20MΩ（20兆欧），精度±5%，温度系数约±500 ppm/°C，采用轴向引线、环氧树脂封装，符合RoHS标准。 该高阻值电阻主要应用于对漏电流敏感、需高阻隔离或微弱信号检测的场景，例如： - 高压电路中的分压与采样：如电源适配器、工业控制设备中用于监测数百伏至千伏级电压的分压网络； - 绝缘检测与漏电监控：在医疗设备、测试仪器中作为参考电阻，配合运放构成高阻抗输入电路，检测绝缘电阻或微安级泄漏电流； - 定时与延时电路：与电容组成RC网络，用于低频振荡、上电复位延时或慢速充放电（如定时器、光控开关）； - 传感器接口电路：配合高输出阻抗传感器（如某些湿度、离子传感器）作偏置或负载电阻； - 静电防护与泄放回路：在ESD防护设计中提供可控的高阻泄放路径，避免快速放电干扰。 注意：因阻值极高，实际应用中需重视PCB布局（防爬电、防污染）、湿度影响及引脚间漏电，建议保持足够爬电距离并避免助焊剂残留。不适用于高频或精密基准场合（碳膜精度与稳定性低于金属膜）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 20M OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

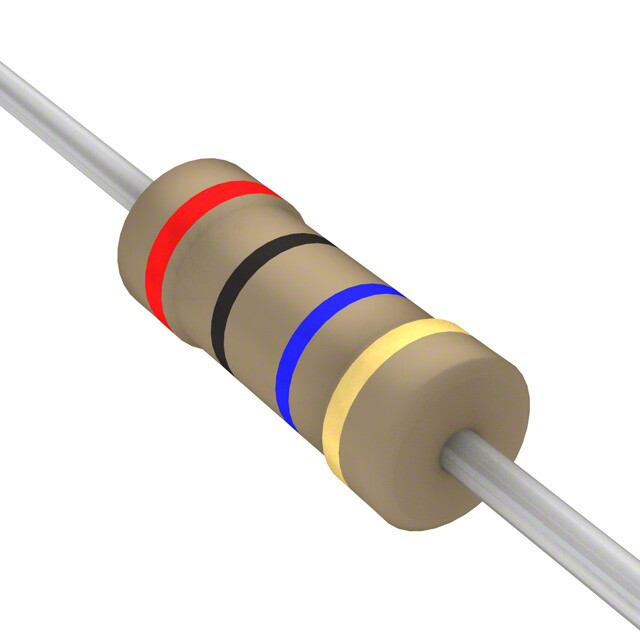

| 产品图片 |
|
| 产品型号 | CF14JA20M0 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 20M 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 20M |
| 端子数 | 2 |
| 高度 | - |
