Datasheet下载- 型号： CEDS0524V-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CEDS0524V-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CEDS0524V-G价格参考。COMCHIP TECHNOLOGYCEDS0524V-G封装/规格：未分类， 暂无。您可以下载CEDS0524V-G参考资料、Datasheet数据手册功能说明书，资料中有CEDS0524V-G 详细功能的应用电路图电压和使用方法及教程。
CEDS0524V-G 是 Comchip Technology 推出的一款贴片式 TVS（瞬态电压抑制）二极管，专为低压直流电路的静电放电（ESD）和瞬态浪涌防护设计。其标称反向关断电压为 5.0 V，击穿电压典型值约 6.2 V，峰值脉冲功率达 300 W（8/20 μs 波形），具备 ±15 kV（空气放电）/±8 kV（接触放电）的IEC 61000-4-2 ESD防护等级。 主要应用场景包括： - USB 接口保护：用于 USB 2.0 数据线（D+/D−）及电源线（VBUS），防止插拔静电或雷击感应浪涌损坏主控芯片； - HDMI、LVDS 等高速信号线防护：低钳位电压（典型 12.5 V@1 A）与超低结电容（≈12 pF），兼顾防护性能与信号完整性； - 工业与消费类电子的 I/O 端口保护：如 MCU GPIO、传感器接口、按键、LED 驱动线路等易受 ESD 干扰的低压节点； - 便携式设备电源输入端：如蓝牙耳机、TWS 充电盒、智能手环的 5 V 输入路径，抑制适配器插拔或热插拔引起的瞬态过压。 该器件采用 SOD-523 小型封装（1.2×0.8×0.6 mm），适合高密度 PCB 布局，符合 RoHS 及无卤素要求，广泛应用于通信模块、智能家居终端、车载信息娱乐外围接口等对可靠性与空间敏感的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 24VWM SOT23-5 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Comchip Technology |
| 数据手册 | |

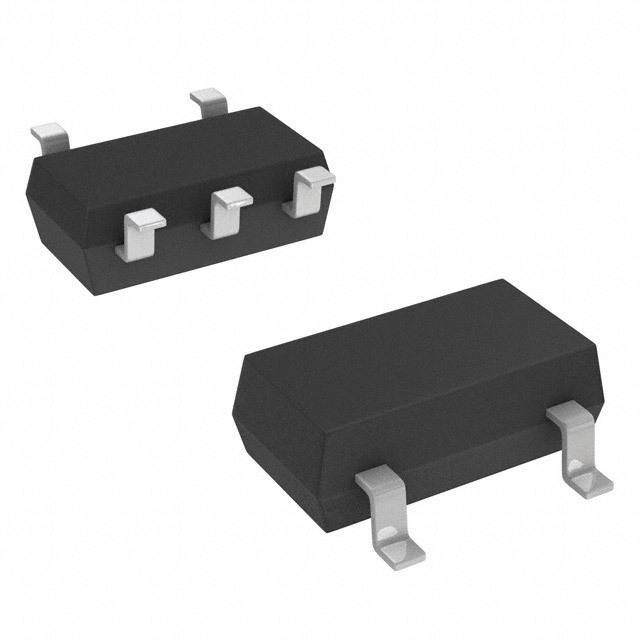

| 产品图片 |
|
| 产品型号 | CEDS0524V-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | SOT-23-5 |
| 功率-峰值脉冲 | - |
| 包装 | 带卷 （TR） |
| 单向通道 | - |
| 双向通道 | 4 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-74A，SOT-753 |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 25V |
| 电压-反向关态（典型值） | 24V |
| 电压-箝位（最大值）@Ipp | - |
| 电流-峰值脉冲(10/1000µs) | 15A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
