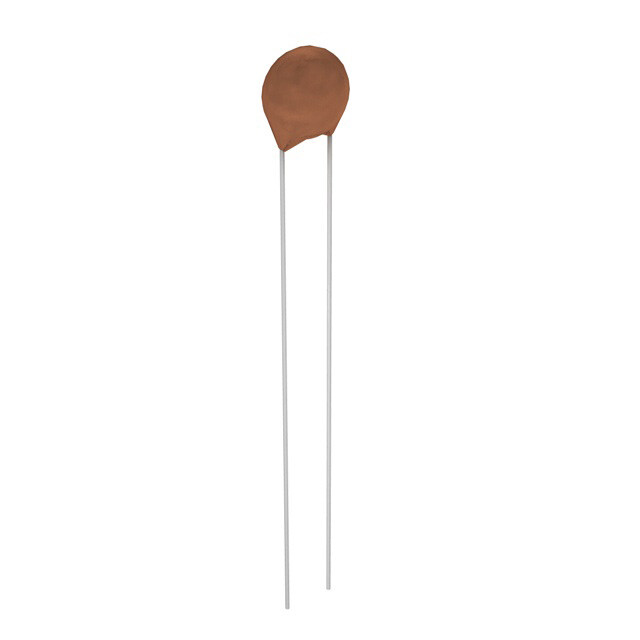

图片仅供参考

详细数据请看参考数据手册

型号： CEC220J
制造商： Cornell Dubilier
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供CEC220J由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CEC220J价格参考。Cornell DubilierCEC220J封装/规格：未分类，暂无。您可以下载CEC220J参考资料、Datasheet数据手册功能说明书，资料中有CEC220J 详细功能的应用电路图电压和使用方法及教程。

CEC220J 是 Cornell Dubilier Electronics（CDE）生产的一款高压陶瓷电容器，属 Class I（如NP0/C0G）或Class II（如X7R）多层陶瓷电容（MLCC），具体需查其完整规格书确认介质类型；但根据型号惯例及CDE产品线，CEC系列多为高压、高可靠性径向引线式陶瓷电容（非贴片），常用于工业与电力电子领域。

典型应用场景包括：
1. 高压电源滤波与耦合：适用于开关电源、X射线发生器、激光驱动器等需要耐受数百至数千伏直流电压的场合，CEC220J标称容量为22 pF（“220”表示22×10⁰ = 22 pF），容值小、温度稳定性高，适合高频旁路与谐振回路。
2. RF与射频电路：低损耗、低ESL特性使其适用于射频匹配网络、天线调谐、发射机输出端的隔直/耦合。
3. 定时与振荡电路：若为NP0/C0G材质（典型于小容量高压瓷介），其极佳的温度系数（±30 ppm/℃）和电压系数，保障振荡器、滤波器频率稳定性。
4. 脉冲与能量存储辅助：在高压脉冲系统中作触发耦合、尖峰吸收或栅极驱动隔离电容。

注意：CEC220J非通用消费级MLCC，而是面向高可靠性工业、医疗、航空航天等场景设计，强调耐压（可能达1–5 kV DC）、长寿命及抗老化性能。实际选型须严格依据CDE官方数据手册确认额定电压、温度范围、介质类型及可靠性等级。

产品参数图文手册常见问题

参数	数值
产品目录	电容器
描述	CAP CER 22PF 50V 5% RADIAL
产品分类	陶瓷电容器
品牌	Cornell Dubilier Electronics (CDE)
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	CEC220J
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	CE
包装	散装
厚度（最大值）	-
大小/尺寸	0.157" 直径（4.00mm）
安装类型	通孔
容差	±5%
封装/外壳	径向，圆盘
工作温度	-55°C ~ 125°C
应用	通用
引线形式	直形
引线间距	0.098"（2.50mm）
标准包装	10,000
温度系数	C0G，NP0
特性	-
电压-额定	50V
电容	22pF
等级	-
高度-安装（最大值）	0.197"（5.00mm）
