Datasheet下载- 型号： CDZT2R16B
- 制造商： ROHM Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDZT2R16B由ROHM Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDZT2R16B价格参考。ROHM SemiconductorCDZT2R16B封装/规格：未分类， 暂无。您可以下载CDZT2R16B参考资料、Datasheet数据手册功能说明书，资料中有CDZT2R16B 详细功能的应用电路图电压和使用方法及教程。
CDZT2R16B 是罗姆（ROHM）半导体推出的表面贴装型齐纳二极管，标称稳压值为16 V（容差±2%，即15.68–16.32 V），额定功率为200 mW（SOD-123封装），具有低动态阻抗和良好温度稳定性。 其典型应用场景包括： 1. 低功耗电压基准与稳压：在便携式设备（如TWS耳机、可穿戴设备、传感器节点）中为ADC参考源、比较器阈值或MCU复位电路提供精准、稳定的16 V基准电压； 2. 过压保护辅助电路：与TVS或MOSFET配合，用于电源输入端的二级钳位，防止瞬态过压损伤后级LDO或模拟前端； 3. 工业控制接口电平适配：在PLC模块或4–20 mA变送器中，为电流环供电侧提供稳压偏置或反馈基准； 4. 消费类电子电源管理：在小型AC-DC适配器或LED驱动器的辅助绕组反馈回路中，实现简单低成本的稳压检测。 该器件采用无铅、符合RoHS的SOD-123封装，尺寸小（2.7×1.6×1.1 mm）、热性能优，适合高密度PCB布局；结电容低（约50 pF @ 0 V），适用于中低频稳压场景，但不适用于高频开关或大电流调节场合。设计时需注意功耗限制（建议实际功耗≤100 mW以保障长期可靠性），并配合限流电阻使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 16V 100MW VMN2 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Rohm Semiconductor |
| 数据手册 | |

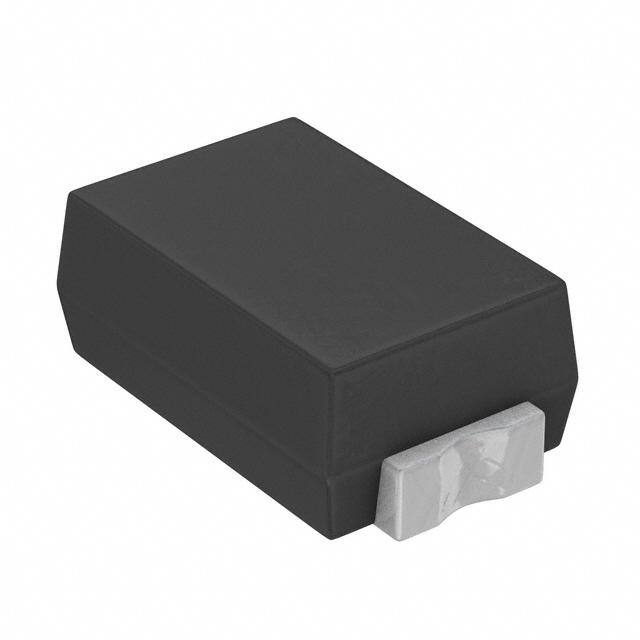

| 产品图片 |
|
| 产品型号 | CDZT2R16B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 12V |
| 供应商器件封装 | VMN2 |
| 功率-最大值 | 100mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±2% |
| 封装/外壳 | 2-SMD，扁平引线 |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 8,000 |
| 电压-齐纳（标称值）(Vz) | 16V |
| 阻抗（最大值）(Zzt) | 50 欧姆 |
