Datasheet下载- 型号： CDSOT353-T05
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDSOT353-T05由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDSOT353-T05价格参考。BournsCDSOT353-T05封装/规格：未分类， 暂无。您可以下载CDSOT353-T05参考资料、Datasheet数据手册功能说明书，资料中有CDSOT353-T05 详细功能的应用电路图电压和使用方法及教程。
CDSOT353-T05 是伯恩斯（Bourns Inc.）推出的超低电容TVS二极管，专为高速数据接口的静电放电（ESD）防护设计。其典型应用场景包括：USB 2.0、HDMI、LVDS、MIPI D-PHY、以太网（10/100BASE-TX）、音频接口（如I²S、耳机插孔）及触摸屏信号线等对信号完整性要求严苛的高速低压差分或单端线路。该器件具有仅0.5pF的超低结电容（典型值），可最大限度减少信号衰减与失真，保障高频信号传输质量；同时提供±15kV接触放电/±20kV空气放电的IEC 61000-4-2 Level 4 ESD防护能力，响应时间小于1ns，能瞬时钳位高压瞬变。采用微型SOT-353（SC-70）封装（尺寸约2.0×2.1×0.9mm），适合空间受限的便携式电子设备，如智能手机、平板电脑、笔记本电脑、智能穿戴设备及工业HMI面板等。需注意：它适用于电源电压≤5.5V的信号线保护，不适用于电源总线（如Vbus）主路防护，通常与前端串联电阻/磁珠配合使用以优化EMI与ESD协同防护效果。
| 参数 | 数值 |
| 产品目录 | 电路保护半导体 |
| 描述 | TVS DIODE 5VWM 13VC SMDTVS二极管阵列 Unidirectional 4 Line Array |
| 产品分类 | TVS - 二极管分离式半导体 |
| 品牌 | Bourns |
| 产品手册 | |

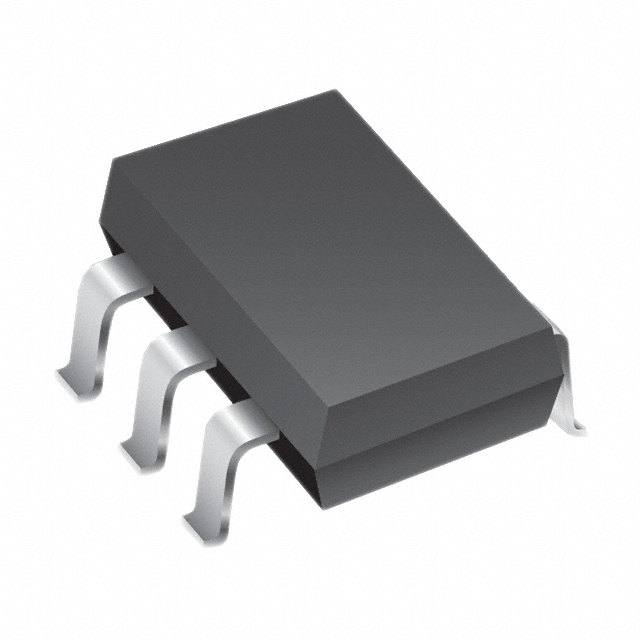

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,TVS二极管,TVS二极管阵列,Bourns CDSOT353-T05- |
| 数据手册 | |
| 产品型号 | CDSOT353-T05 |
| 不同频率时的电容 | - |
| 产品种类 | TVS二极管阵列 |
| 供应商器件封装 | SOT-353 |
| 击穿电压 | 6 V |
| 功率-峰值脉冲 | 25W |
| 包装 | 带卷 （TR） |
| 单向通道 | 4 |
| 双向通道 | - |
| 商标 | Bourns |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 6-TSSOP（5 引线），SC-88A，SOT-353 |
| 封装/箱体 | SOT-353 |
| 尺寸 | 1.35 (Max) mm W x 2.2 (Max) mm L x 1 mm (Max) H |
| 峰值浪涌电流 | 2 A |
| 峰值脉冲功率耗散 | 25 W |
| 工作温度 | -55°C ~ 125°C |
| 工作电压 | 5 V |
| 工厂包装数量 | 3000 |
| 应用 | 通用 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 极性 | Unidirectional |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 6V |
| 电压-反向关态（典型值） | 5V |
| 电压-箝位（最大值）@Ipp | 13V |
| 电容 | 9.5 pF |
| 电流-峰值脉冲(10/1000µs) | 2A （8/20µs） |
| 电源线路保护 | 无 |
| 端接类型 | SMD/SMT |
| 类型 | 齐纳 |
| 系列 | CDSOT353-T05 |
| 通道 | 4 Channels |
| 钳位电压 | 13 V |
| 零件号别名 | CDS0T353-T05 |
