Datasheet下载- 型号： CDH115NP-181KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDH115NP-181KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDH115NP-181KC价格参考。SumidaCDH115NP-181KC封装/规格：未分类， 暂无。您可以下载CDH115NP-181KC参考资料、Datasheet数据手册功能说明书，资料中有CDH115NP-181KC 详细功能的应用电路图电压和使用方法及教程。

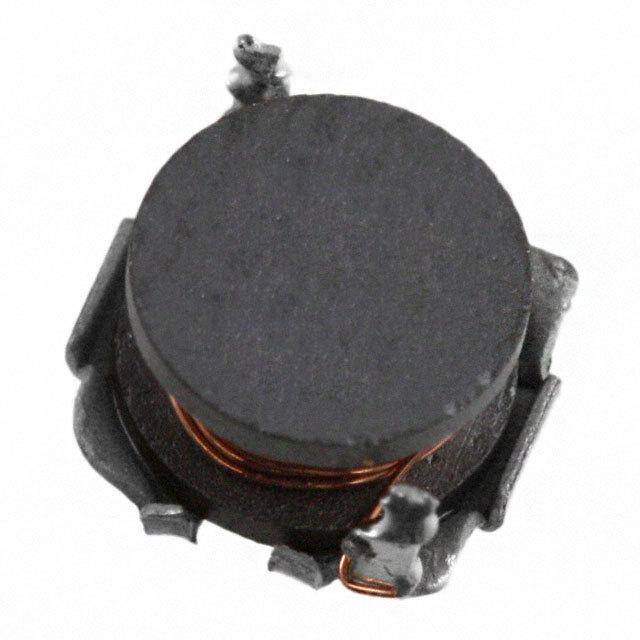

CDH115NP-181KC 是 Sumida America Components Inc. 推出的一款固定电感器（功率型屏蔽绕线电感），电感值为180 µH（±10%），额定电流达1.2 A（DC），具有高饱和电流、低直流电阻（DCR约0.36 Ω）及优异的抗EMI性能。其典型应用场景包括： 1. DC-DC电源转换：广泛用于开关电源（如Buck、Boost拓扑）中的输出滤波与储能，尤其适用于工业电源、通信设备电源模块及FPGA/ASIC供电系统； 2. 车载电子系统：满足AEC-Q200基础可靠性要求（注：需确认具体批次是否通过车规认证），可用于车载信息娱乐系统、ADAS电源管理等非安全关键场景； 3. 工业控制与自动化设备：在PLC、伺服驱动器、变频器中承担输入/输出滤波功能，抑制高频开关噪声，提升系统稳定性； 4. 消费类电子适配器：适用于高效率、小体积的AC-DC适配器及USB PD快充方案中的次级滤波环节； 5. LED驱动电源：作为恒流源电路中的储能与平滑元件，保障LED光输出稳定性。 该器件采用铁氧体磁芯与全屏蔽结构，有效降低漏磁与EMI辐射，适合高密度PCB布局。实际选型时需结合温升、饱和特性及工作频率（推荐≤1 MHz）综合评估。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 450 毫欧最大 |
| 描述 | POWER INDUCTOR 180UH SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CDH115NP-181KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDH115 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.441" 长 x 0.433" 宽 （11.20mm x 11.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 500 |
| 电感 | 180µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 720mA |
| 高度-安装（最大值） | 0.205"（5.20mm） |
