Datasheet下载- 型号： CDBA120L-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBA120L-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBA120L-G价格参考。COMCHIP TECHNOLOGYCDBA120L-G封装/规格：未分类， 暂无。您可以下载CDBA120L-G参考资料、Datasheet数据手册功能说明书，资料中有CDBA120L-G 详细功能的应用电路图电压和使用方法及教程。

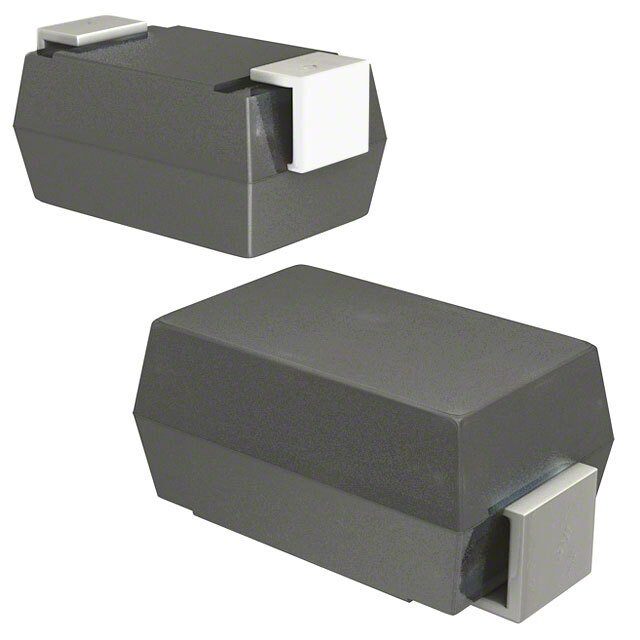

CDBA120L-G 是 Comchip Technology 推出的一款肖特基势垒整流二极管（Schottky Barrier Diode），属单管整流器类别。其典型参数包括：反向重复峰值电压 VRRM = 20 V，平均整流电流 IO = 1 A，正向压降 VF ≈ 0.45 V（IF = 1 A），超低导通损耗与快速开关特性（无反向恢复电荷）。 该器件主要适用于对效率、温升和响应速度要求较高的低压直流电源系统，典型应用场景包括： 1. DC-DC 转换器次级整流：如 Buck、Boost 或同步整流型转换器中作为输出整流管，尤其适配 3.3 V / 5 V / 12 V 等低压大电流供电路径； 2. USB 供电与便携设备电源管理：用于智能手机、TWS 耳机、智能穿戴等设备的充电/供电回路，提升能效并减小热设计难度； 3. LED 驱动电源：在恒流驱动电路中作续流或整流元件，降低功耗，延长电池续航； 4. 反向电压保护电路：利用其低 VF 和单向导通性，实现电源输入端的防接反保护（如电池仓、Type-C 接口供电侧）； 5. 高频开关电源辅助绕组整流：在反激式（Flyback）等拓扑中为偏置供电提供高效整流。 其采用 SOD-123 封装，体积小、散热适中，兼顾成本与性能，广泛用于消费电子、工业控制板卡及物联网终端等空间受限、注重能效的嵌入式系统中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 20V 1A DO214AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CDBA120L-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 380mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 1mA @ 20V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | DO-214AC（SMA） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | 125°C （最大） |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 20V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
