Datasheet下载- 型号： CD75-B2GA331KYGKA
- 制造商： TDK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD75-B2GA331KYGKA由TDK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD75-B2GA331KYGKA价格参考。TDKCD75-B2GA331KYGKA封装/规格：未分类， 暂无。您可以下载CD75-B2GA331KYGKA参考资料、Datasheet数据手册功能说明书，资料中有CD75-B2GA331KYGKA 详细功能的应用电路图电压和使用方法及教程。
TDK Corporation的CD75-B2GA331KYGKA是一款高压多层陶瓷电容器（MLCC），额定电压为400V DC，容量为330pF（±10%），采用C0G/NP0类温度稳定介质，具有极低的容量温漂（±30ppm/℃）、高Q值及优异的长期稳定性。其典型应用场景包括： - 高频谐振与滤波电路：适用于开关电源（如AC-DC适配器、LED驱动）中的EMI滤波、缓冲吸收网络及LLC谐振槽路，尤其在需高精度频率响应的场合； - 射频与通信设备：用于基站射频前端、无线模块（如Wi-Fi 6/7、5G小基站）中的阻抗匹配、耦合与旁路，得益于C0G介质在GHz频段下的低损耗特性； - 工业与汽车电子：满足AEC-Q200认证（注：需确认具体批次是否通过，但CD75系列设计面向高可靠性应用），可用于车载OBC（车载充电机）、DC-DC转换器及传感器信号调理电路中对温度稳定性和老化率要求严苛的节点； - 精密测量与医疗设备：在高频探头、超声成像前端及高精度ADC/DAC参考电路中提供稳定去耦与定时功能。 该器件采用小型化封装（如0805或1206尺寸，依具体代码而定），具备优良的抗机械应力能力与高绝缘电阻，适合高密度PCB布局及长期连续工作环境。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP CER 330PF RADIAL瓷片电容器 330PF X1:440VAC Y1:400VAC Radial |
| 产品分类 | 陶瓷电容器电容器 |
| 品牌 | TDK |
| 产品手册 | |

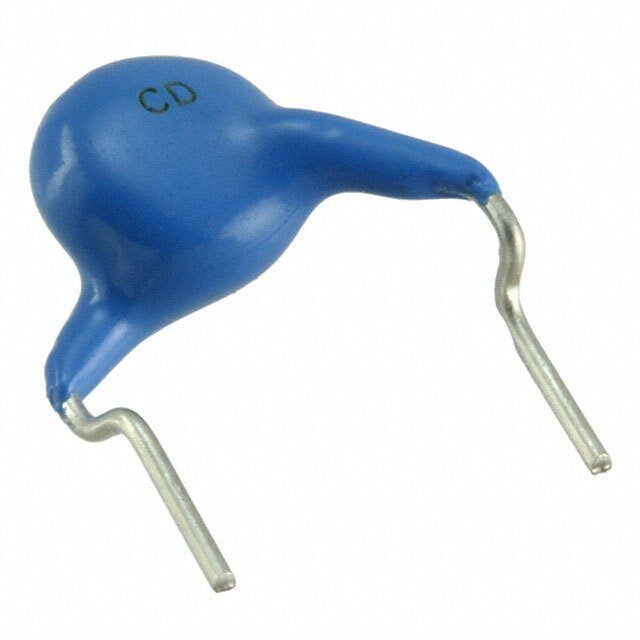

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 陶瓷电容器,瓷片电容器,TDK CD75-B2GA331KYGKACD |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | CD75-B2GA331KYGKA |
| 产品 | Ceramic Disc Capacitors |
| 产品种类 | 瓷片电容器 |
| 包装 | 散装 |
| 厚度 | 7 mm |
| 厚度（最大值） | - |
| 商标 | TDK |
| 外壳宽度 | 7 mm |
| 外壳直径 | 7.5 mm |
| 大小/尺寸 | 0.295" 直径（7.50mm） |
| 安装类型 | 通孔 |
| 容差 | 10 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，圆盘 |
| 工作温度 | -25°C ~ 125°C |
| 工作温度范围 | - 25 C to + 125 C |
| 应用 | Safety |
| 引线形式 | 直形 |
| 引线直径 | 0.6 mm |
| 引线类型 | Vertical Kink |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 25 C |
| 标准包装 | 1,000 |
| 温度系数 | B |
| 温度系数/代码 | B |
| 特性 | 高电压 |
| 电压-额定 | 400VAC |
| 电压额定值 | 400 VAC |
| 电压额定值AC | 400 V |
| 电容 | 330 pF |
| 端接类型 | Radial |
| 等级 | X1Y1 |
| 类 | 2 |
| 类型 | High Voltage Ceramic Disc Capacitors |
| 系列 | CD75 |
| 高度-安装（最大值） | 0.453"（11.50mm） |
