Datasheet下载- 型号： CD74HCT564M
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74HCT564M由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74HCT564M价格参考。Texas InstrumentsCD74HCT564M封装/规格：未分类， 暂无。您可以下载CD74HCT564M参考资料、Datasheet数据手册功能说明书，资料中有CD74HCT564M 详细功能的应用电路图电压和使用方法及教程。
CD74HCT564M 是德州仪器（Texas Instruments）推出的高速CMOS八位D型透明锁存器/寄存器，带三态输出和异步清零功能（实际为带输出使能的8位D触发器，具有主从边沿触发特性，常用于数据锁存与驱动）。其典型应用场景包括： 1. 数字系统数据暂存与缓冲：在微控制器、FPGA或DSP系统中，用作I/O端口扩展的数据锁存器，将并行数据稳定保持后输出，避免总线竞争。 2. LED/LCD显示驱动：驱动多位数码管或段式液晶屏时，利用其三态输出和高驱动能力（可直接驱动LED），配合MCU分时控制多位显示。 3. 地址/数据总线隔离与锁存：在8位嵌入式系统（如基于Z80、8051架构）中，锁存地址低/高位字节，实现地址与数据复用总线的分离（如配合8255等接口芯片）。 4. 工业控制与仪表：用于PLC模块、传感器数据采集板中，对多路开关量或ADC转换结果进行同步采样与保持，提升抗干扰能力。 5. 测试设备与逻辑分析仪前端：作为输入数据捕获寄存器，在时钟上升沿同步锁存外部并行信号，便于后续处理与存储。 该器件工作电压为4.5V–5.5V，兼容TTL电平，具有低功耗、强噪声抑制及-55°C~+125°C宽温范围，适用于工业、汽车电子（需符合AEC-Q100时选用对应等级）及高可靠性场景。注意：其输出为反相（Q̄输出），设计时需考虑逻辑极性匹配。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC D-TYPE POS TRG SNGL 20SOIC触发器 Tri-St. Invert Octal |
| 产品分类 | 逻辑 - 触发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

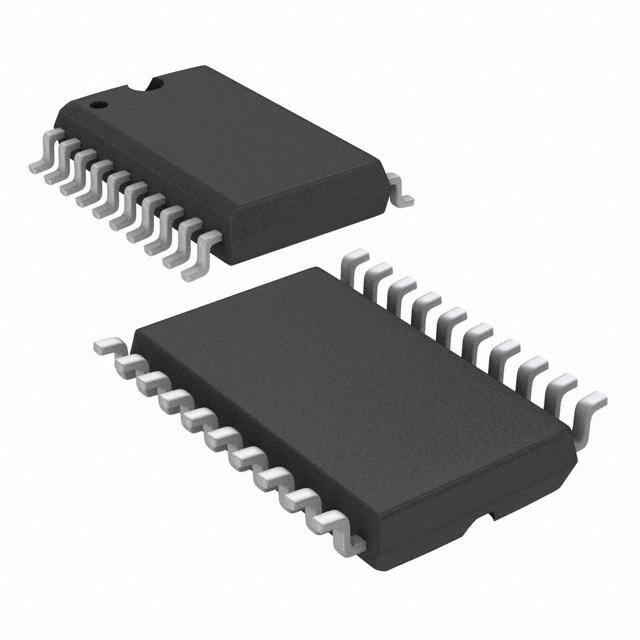

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,触发器,Texas Instruments CD74HCT564M74HCT |
| 数据手册 | |
| 产品型号 | CD74HCT564M |
| 不同V、最大CL时的最大传播延迟 | 14ns @ 5V， 15pF |
| 产品目录页面 | |
| 产品种类 | 触发器 |
| 传播延迟时间 | 35 ns |
| 低电平输出电流 | 6 mA |
| 元件数 | 1 |
| 其它名称 | 296-9290-5 |
| 功能 | 标准 |
| 包装 | 管件 |
| 单位重量 | 500.700 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 20-SOIC（0.295"，7.50mm 宽） |
| 封装/箱体 | SOIC-20 |
| 工作温度 | -55°C ~ 125°C （TA） |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 极性 | Inverting |
| 标准包装 | 25 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 6mA，6mA |
| 电流-静态 | 8µA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路数量 | 8 |
| 类型 | D 型 |
| 系列 | CD74HCT564 |
| 触发器类型 | 正边沿 |
| 输入电容 | 10pF |
| 输入类型 | TTL |
| 输入线路数量 | 8 |
| 输出类型 | 三态， 反相 |
| 输出线路数量 | 3 |
| 逻辑类型 | D-Type Flip-Flop |
| 逻辑系列 | HCT |
| 频率-时钟 | 50MHz |
| 高电平输出电流 | - 6 mA |
