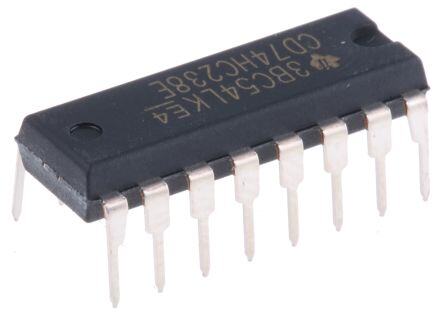

图片仅供参考
详细数据请看参考数据手册
- 型号： CD74HC238EE4
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74HC238EE4由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74HC238EE4价格参考。Texas InstrumentsCD74HC238EE4封装/规格：未分类， 暂无。您可以下载CD74HC238EE4参考资料、Datasheet数据手册功能说明书，资料中有CD74HC238EE4 详细功能的应用电路图电压和使用方法及教程。
CD74HC238EE4 是德州仪器（Texas Instruments）推出的高速CMOS 3线-8线译码器/解复用器，兼容74HC逻辑系列，具有低功耗、宽工作电压范围（2V–6V）、高噪声容限及较强驱动能力。 典型应用场景包括： 1. 地址译码：在微控制器或FPGA系统中，将3位地址信号译码为8个独立的片选（CS）信号，用于选择8个外设（如存储器、传感器、LED驱动芯片等）； 2. I/O端口扩展：配合锁存器或GPIO扩展芯片，实现有限MCU引脚对多路外设的控制与分时访问； 3. LED/数码管动态扫描驱动：作为位选控制电路，轮流选通8位共阴极LED或数码管的公共端，配合段码驱动实现高效显示； 4. 数据路由与信号切换：在测试设备或通信接口中，作为简易解复用器，将单路输入数据根据地址选择性地分配至8个输出通道； 5. 工业控制与仪表：用于多路传感器信号使能管理、继电器阵列控制或状态指示灯分组控制等场景。 该器件含三态输出（OE\低电平有效），支持级联扩展，并具备无竞争上电状态和抗闩锁特性，适用于中低速、高可靠性嵌入式系统。注意其不适用于高频模拟开关或射频信号路径，仅适用于数字逻辑电平切换与控制。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC DECODER/DEMUX HS 3-8 16-DIP编码器、解码器、复用器和解复用器 Hi-Spd CMOS 3-8 Line Decoder/Demltplxr |
| 产品分类 | 逻辑 - 信号开关，多路复用器，解码器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,编码器、解码器、复用器和解复用器,Texas Instruments CD74HC238EE474HC |
| 数据手册 | |
| 产品型号 | CD74HC238EE4 |
| PCN设计/规格 | |
| 产品 | Decoders / Demultiplexers |
| 产品种类 | 编码器、解码器、复用器和解复用器 |
| 供应商器件封装 | 16-PDIP |
| 包装 | 管件 |
| 单位重量 | 1 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 16-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-16 |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工作电压 | 2 V to 6 V |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 25 |
| 独立电路 | 1 |
| 电压-电源 | 2 V ~ 6 V |
| 电压源 | 单电源 |
| 电流-输出高，低 | 5.2mA，5.2mA |
| 电源电压-最大 | 6 V |
| 电源电压-最小 | 2 V |
| 电路 | 1 x 3:8 |
| 类型 | 解码器/多路分解器 |
| 系列 | CD74HC238 |
| 输入/输出线数量 | 3 / 8 |
| 输入线路数量 | 3 |
| 输出线路数量 | 8 |
| 逻辑系列 | HC |
