Datasheet下载- 型号： CD74HC132E
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74HC132E由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74HC132E价格参考。Texas InstrumentsCD74HC132E封装/规格：未分类， 暂无。您可以下载CD74HC132E参考资料、Datasheet数据手册功能说明书，资料中有CD74HC132E 详细功能的应用电路图电压和使用方法及教程。
CD74HC132E 是德州仪器（Texas Instruments）推出的高速CMOS四路双输入施密特触发NAND门（含施密特触发器的2输入NAND），属于逻辑-栅极和逆变器类器件。其核心特点是具有施密特触发输入，提供迟滞特性（典型Vhyst ≈ 0.9V），可有效抑制噪声、整形缓慢或畸变的输入信号（如正弦波、三角波、开关抖动信号等）。 典型应用场景包括： ✅ 按键消抖电路：直接接入机械按键，利用施密特触发特性消除触点抖动，无需外加RC+软件延时； ✅ 波形整形与转换：将正弦波、三角波等模拟信号转换为方波，常用于时钟生成、传感器信号调理（如光电编码器、霍尔传感器输出整形）； ✅ 振荡器设计：配合电阻电容构成无稳态多谐振荡器（RC振荡器），产生低频时钟或脉冲信号； ✅ 噪声环境下的数字接口：在工业控制、汽车电子（非安全关键区域）或电机驱动反馈回路中，提升抗干扰能力； ✅ 电源上电复位（POR）辅助电路：结合RC网络实现可靠上电延时与信号净化。 注意：CD74HC132E工作电压为2V–6V，兼容TTL电平，但不适用于高精度定时或高速（>20MHz）场合；其输出驱动能力有限（IOH/IOL约±5.2mA@VCC=4.5V），大负载需加缓冲器。广泛用于消费电子、工控模块、教学实验板及嵌入式系统中的基础数字信号调理环节。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GATE NAND 4CH 2-INP 14-DIP逻辑门 Quad 2-In Schmit Trg |
| 产品分类 | 逻辑 - 栅极和逆变器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

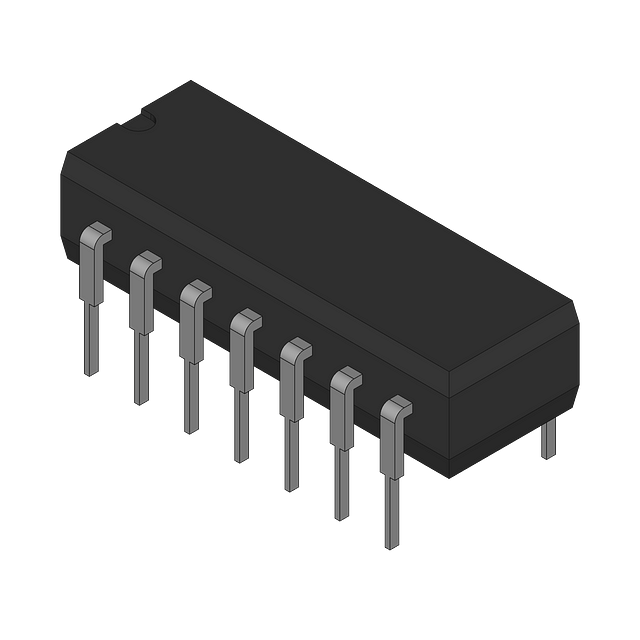

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,逻辑门,Texas Instruments CD74HC132E74HC |
| 数据手册 | |
| 产品型号 | CD74HC132E |
| PCN设计/规格 | |
| 不同V、最大CL时的最大传播延迟 | 21ns @ 6V，50pF |
| 产品 | NAND |
| 产品目录页面 | |
| 产品种类 | Logic - Gates |
| 传播延迟时间 | 125 ns |
| 低电平输出电流 | 5.2 mA |
| 供应商器件封装 | 14-PDIP |
| 其它名称 | 296-12784-5 |
| 包装 | 管件 |
| 单位重量 | 1 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 14-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-14 |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 栅极数量 | 4 |
| 标准包装 | 25 |
| 特性 | 施密特触发器 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 5.2mA，5.2mA |
| 电流-静态（最大值） | 2µA |
| 电源电压-最大 | 6 V |
| 电源电压-最小 | 2 V |
| 电路数 | 4 |
| 系列 | CD74HC132 |
| 输入/输出线数量 | 2 / 1 |
| 输入数 | 2 |
| 输入线路数量 | 2 |
| 输出线路数量 | 1 |
| 逻辑电平-低 | 0.3 V ~ 1.2 V |
| 逻辑电平-高 | 1.5 V ~ 4.2 V |
| 逻辑类型 | 与非门 |
| 逻辑系列 | 74HC |
| 高电平输出电流 | - 5.2 mA |
