型号： CD4FD501JO3F
制造商： Cornell Dubilier
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供CD4FD501JO3F由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD4FD501JO3F价格参考。Cornell DubilierCD4FD501JO3F封装/规格：未分类，暂无。您可以下载CD4FD501JO3F参考资料、Datasheet数据手册功能说明书，资料中有CD4FD501JO3F 详细功能的应用电路图电压和使用方法及教程。

CD4FD501JO3F 是 Cornell Dubilier Electronics（CDE）生产的云母介质电容器（属CD4系列），额定电压500 VDC，标称容量100 pF，容差±5%（J），采用径向引线、环氧树脂封装（O3F后缀表示符合MIL-PRF-11015标准的高可靠性等级）。

该器件典型应用于高频、高稳定性、高Q值及低损耗要求的场景：
1. 射频（RF）电路：如发射机/接收机中的调谐回路、阻抗匹配网络、滤波器（带通/带阻）、天线耦合等，得益于云母极低的介质损耗（tanδ < 0.0002）和优异的频率稳定性；
2. 精密振荡与定时电路：在VCO、晶体振荡器负载电容或PLL环路滤波中，保障频率长期稳定性和温度漂移小（温度系数约±35 ppm/°C）；
3. 脉冲与高压耦合：适用于雷达脉冲整形、激光驱动、医疗成像设备（如X射线发生器）中的高压耦合与隔直环节，因云母耐压高、绝缘电阻大（>10,000 MΩ·μF）、无老化效应；
4. 军工与航天电子：满足MIL-PRF-11015 Class 1标准，适用于严苛环境下的通信、导航、电子对抗系统。

注：虽分类含“PTFE”，但CD4FD系列实为银电极云母电容（非PTFE介质）；PTFE电容在CDE产品线中属其他系列（如CMF）。该型号不适用于大电流、高纹波或交流主电源滤波场合。

产品参数图文手册常见问题

参数	数值
产品目录	电容器
描述	CAP MICA 500PF 500V 5% RADIAL
产品分类	云母和 PTFE 电容器
品牌	Cornell Dubilier Electronics (CDE)
数据手册	点击此处下载产品Datasheet

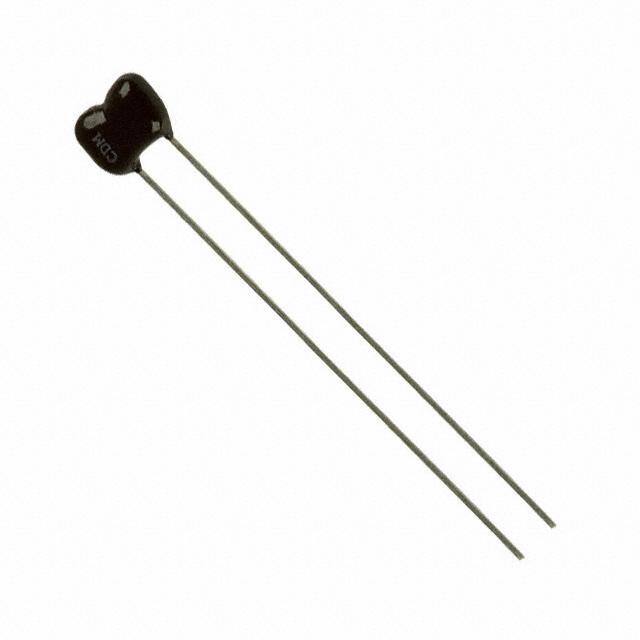

产品图片
产品型号	CD4FD501JO3F
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	CD4
介电材料	云母
其它名称	CD4FD501J03F
包装	散装
大小/尺寸	0.339" 长 x 0.161" 宽（8.60mm x 4.10mm）
安装类型	通孔
容差	±5%
封装/外壳	径向
工作温度	-55°C ~ 125°C
引线间距	0.098"（2.50mm）
标准包装	100
特性	射频，高频率
电压-额定	500V
电容	500pF
高度-安装（最大值）	0.311"（7.90mm）
