Datasheet下载- 型号： CD214C-R3600
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD214C-R3600由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD214C-R3600价格参考。BournsCD214C-R3600封装/规格：未分类， 暂无。您可以下载CD214C-R3600参考资料、Datasheet数据手册功能说明书，资料中有CD214C-R3600 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD214C-R3600 是一款表面贴装（SMD）肖特基势垒整流二极管，采用 DO-214AB（SMC）封装，额定反向电压为36 V，平均整流电流为3 A（Tc=125°C），具有低正向压降（典型值约0.52 V @ 3 A）和快速开关特性。其主要应用场景包括： - DC-DC 转换器：常用于同步整流或续流路径，提升转换效率（尤其在低压大电流的降压（Buck）电路中）； - 开关电源（SMPS）次级整流：适用于通信设备、工业电源及消费电子中 5V/12V 等低压输出端； - 电池供电系统：如便携式设备、IoT终端中的防反接保护与电源路径管理； - LED 驱动电源：作为高效整流元件，降低热损耗，延长LED寿命； - 汽车电子辅助电源：满足AEC-Q200基础可靠性要求（注：CD214C-R3600为通用工业级，非车规认证型号，实际车载应用需确认具体版本及认证状态）。 该器件因低VF、高效率和SMT兼容性，广泛用于对能效、温升和PCB空间有较高要求的紧凑型电源设计中。使用时需注意散热设计（建议敷铜面积≥40 mm²）及峰值反向电压裕量（避免接近36 V极限）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURP 600V 3A DO214AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

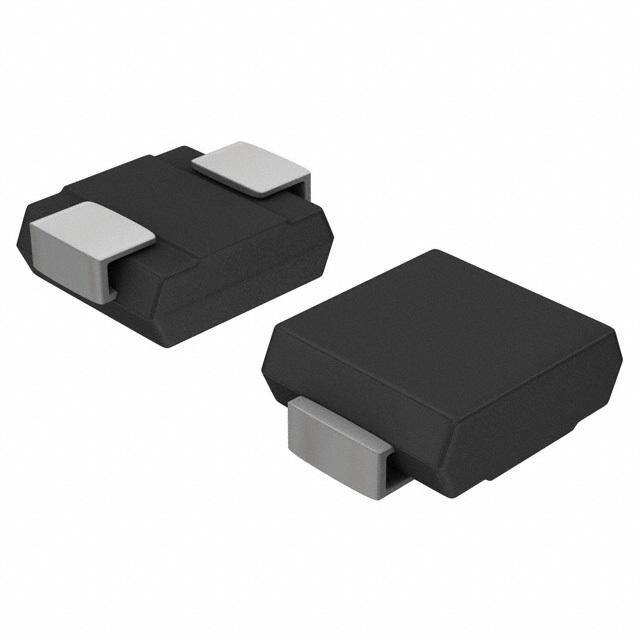

| 产品图片 |
|
| 产品型号 | CD214C-R3600 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.15V @ 3A |
| 不同 Vr、F时的电容 | 40pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 600V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMC （DO-214AB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 600V |
| 电流-平均整流(Io) | 3A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
