Datasheet下载- 型号： CD1005-Z9V1
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD1005-Z9V1由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD1005-Z9V1价格参考。BournsCD1005-Z9V1封装/规格：未分类， 暂无。您可以下载CD1005-Z9V1参考资料、Datasheet数据手册功能说明书，资料中有CD1005-Z9V1 详细功能的应用电路图电压和使用方法及教程。

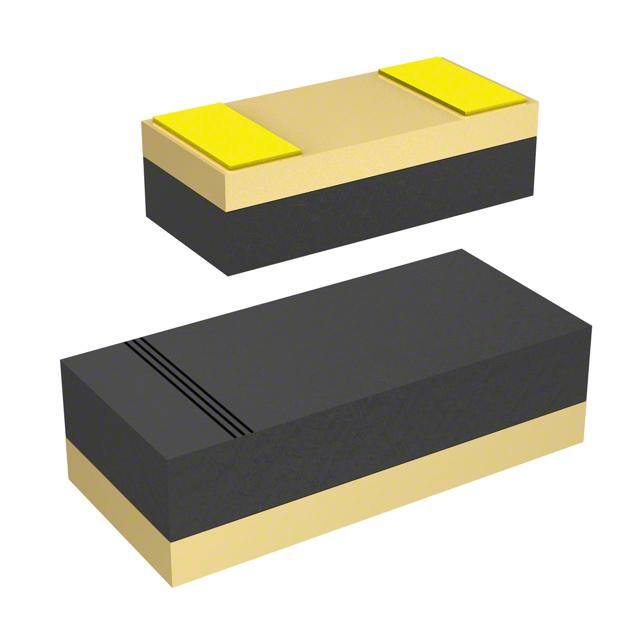

Bourns Inc. 的 CD1005-Z9V1 是一款超小型（1005 封装，即 0402 英寸）表面贴装齐纳二极管，标称稳压值为 9.1 V（±5%），最大功率耗散约 100 mW。其主要应用场景包括： 1. 精密电压基准与箝位保护：在低功耗便携式设备（如蓝牙耳机、可穿戴设备、TWS 耳机）中，为传感器、MCU I/O 或ADC参考端提供稳定9.1 V基准或限幅保护，防止瞬态过压损坏敏感电路。 2. ESD与浪涌防护：利用其快速响应特性（反向击穿时间纳秒级），配合TVS协同设计，用于USB、I²C、GPIO等低压信号线的二级静电放电（IEC 61000-4-2 Level 3/4）防护。 3. 电源轨稳压与反馈：在微型DC-DC转换器或LDO后级中，为小电流偏置电路（如运放偏置、LED恒流源基准）提供低成本、小占位的局部稳压。 4. 汽车电子辅助电路：适用于AEC-Q200认证的车载信息娱乐系统或车身控制模块中的非安全关键子电路（如LED背光稳压、传感器供电调理），需注意其未通过AEC-Q101认证，故不用于主功能安全路径。 该器件优势在于超小尺寸、低寄生电容（典型<1.5 pF）和良好温度稳定性（TC ≈ ±0.07%/°C），适用于高密度PCB布局；但因功率有限，不适用于大电流稳压或主电源保护场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 9.1V 200MW 1005 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CD1005-Z9V1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 7V |
| 供应商器件封装 | 1005 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 1005（2512 公制） |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 4,000 |
| 电压-齐纳（标称值）(Vz) | 9.1V |
| 阻抗（最大值）(Zzt) | 10 欧姆 |
