Datasheet下载- 型号： CD1005-Z5V6
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD1005-Z5V6由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD1005-Z5V6价格参考。BournsCD1005-Z5V6封装/规格：未分类， 暂无。您可以下载CD1005-Z5V6参考资料、Datasheet数据手册功能说明书，资料中有CD1005-Z5V6 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD1005-Z5V6 是一款贴片式单齐纳二极管（SOD-923 封装），标称稳压值为 5.6 V，容差通常为 ±5%（具体以 datasheet 为准），功率约 100 mW，适用于低功耗精密稳压与保护场景。其典型应用场景包括： 1. 电源电压钳位与过压保护：在微控制器（MCU）、传感器或通信接口（如 I²C、UART）的信号线上，用作 ESD 防护和瞬态电压抑制（TVS 功能），防止 5 V 系统因浪涌或反向电压损坏； 2. 基准电压源：为低功耗模拟电路（如 ADC 参考、比较器阈值设定）提供稳定 5.6 V 基准（需配合限流电阻及滤波）； 3. 线性稳压辅助：在低压差（LDO）前端或分立稳压电路中，作为简单稳压节点，为小电流外围电路（如LED驱动、偏置网络）供电； 4. 电池供电设备保护：用于 3.7 V 锂电池系统中，通过分压+齐纳检测实现欠压/过压告警（如配合运放比较器）； 5. 消费电子与物联网终端：因其 1.0 mm × 0.5 mm 超小尺寸（CD1005 封装）和无铅兼容特性，广泛应用于 TWS 耳机、可穿戴设备、智能电表等空间受限、高可靠性要求的便携式产品。 注意：该器件非高功率TVS，不适用于大能量浪涌防护；实际应用需严格按 Bourns 官方 datasheet 设计限流电阻，并考虑温度系数影响。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 5.6V 200MW 1005 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

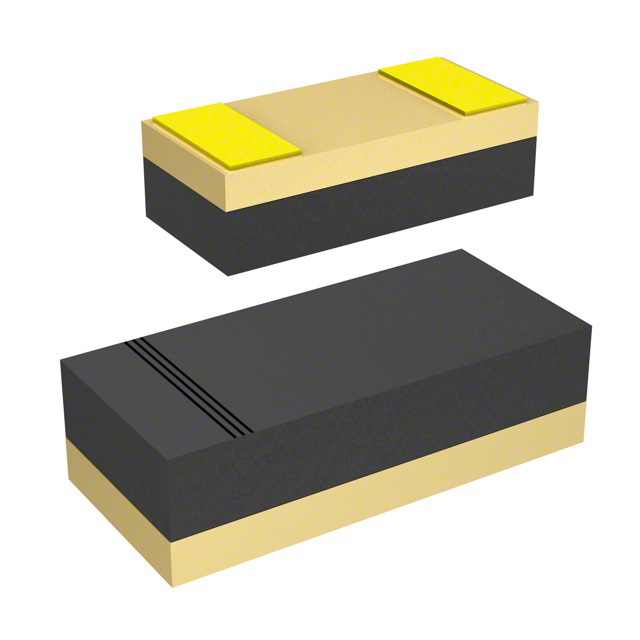

| 产品图片 |
|
| 产品型号 | CD1005-Z5V6 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 1V |
| 供应商器件封装 | 1005 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 1005（2512 公制） |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 4,000 |
| 电压-齐纳（标称值）(Vz) | 5.6V |
| 阻抗（最大值）(Zzt) | 40 欧姆 |
