Datasheet下载- 型号： CBR04C109A5GAC
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CBR04C109A5GAC由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CBR04C109A5GAC价格参考。KemetCBR04C109A5GAC封装/规格：未分类， 暂无。您可以下载CBR04C109A5GAC参考资料、Datasheet数据手册功能说明书，资料中有CBR04C109A5GAC 详细功能的应用电路图电压和使用方法及教程。
KEMET CBR04C109A5GAC 是一款高性能X7R介质、0402封装（1.0×0.5 mm）、10 nF（109表示10×10⁹ pF）、±5%容差、50 V额定电压的多层陶瓷电容器（MLCC）。其典型应用场景包括： - 高频去耦与旁路：广泛用于微处理器、FPGA、ASIC及高速数字IC的电源引脚附近，滤除高频噪声（数十MHz至GHz），保障供电稳定性； - 信号链滤波：在ADC/DAC参考电压电路、传感器接口或模拟前端中，用作低通滤波或基准旁路，提升信噪比与精度； - 射频模块匹配与耦合：适用于Wi-Fi 6/6E、蓝牙、IoT无线模块中的阻抗匹配网络或AC耦合路径（需结合直流偏置分析）； - 汽车电子：满足AEC-Q200标准（该型号为车规级），可用于ADAS摄像头电源滤波、车身控制单元（BCM）及信息娱乐系统中的EMI抑制； - 工业与医疗设备：在紧凑型便携设备（如手持式仪器、可穿戴健康监测器）中提供高可靠性、低ESL/ESR的稳定电容特性。 其0402小尺寸、X7R温度稳定性（−55℃～+125℃）、低老化率及优异的DC偏压特性，使其特别适合空间受限且对长期性能一致性要求严苛的应用。使用时需注意PCB布局（缩短走线、优化接地）以发挥高频性能优势。
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 1PF 50V NP0 0402 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Kemet |
| 数据手册 | |

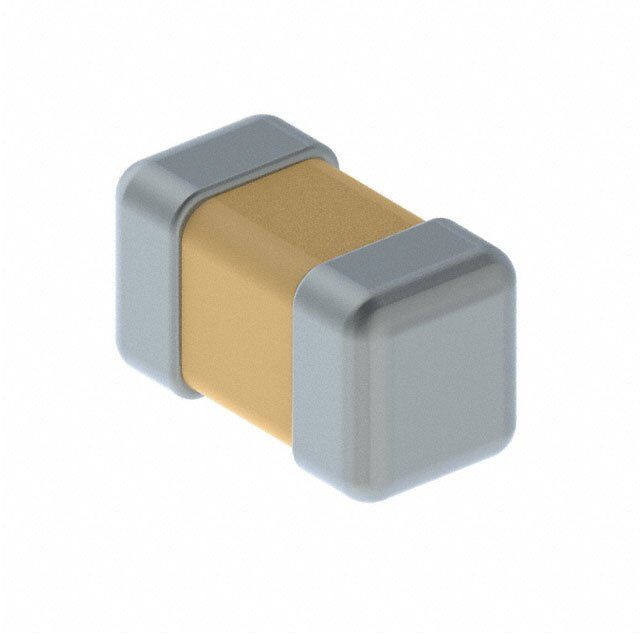

| 产品图片 |
|
| 产品型号 | CBR04C109A5GAC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CBR |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26226 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.022"（0.55mm） |
| 大小/尺寸 | 0.039" 长 x 0.020" 宽（1.00mm x 0.50mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±0.05pF |
| 封装/外壳 | 0402（1005 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | RF，微波，高频 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 10,000 |
| 温度系数 | C0G，NP0 |
| 特性 | 高 Q 值，低损耗 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/kemet-cbr-rf-ceramics/1028 |
| 电压-额定 | 50V |
| 电容 | 1.0pF |
| 等级 | - |
| 高度-安装（最大值） | - |
