Datasheet下载- 型号： BZX79C22
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX79C22由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX79C22价格参考。Fairchild SemiconductorBZX79C22封装/规格：未分类， 暂无。您可以下载BZX79C22参考资料、Datasheet数据手册功能说明书，资料中有BZX79C22 详细功能的应用电路图电压和使用方法及教程。
BZX79C22 是安森美（ON Semiconductor）推出的通用型硅稳压齐纳二极管，标称稳压值为22 V（容差±5%，即20.9–23.1 V），额定功率为400 mW（在+25°C下），最大稳定电流约20 mA。其典型应用场景包括： 1. 低功耗电压基准：为传感器、ADC参考源或简易模拟电路提供稳定的22 V基准电压，适用于对精度要求不高的场合； 2. 过压保护与钳位：与限流电阻配合，用于保护后级电路免受瞬态过压（如ESD或感应尖峰）影响，将电压钳位于22 V附近； 3. 电源稳压辅助：在非隔离、小电流线性稳压电路中（如电池供电设备的局部稳压），为特定模块（如运放偏置、LED驱动基准）提供简单稳压； 4. 信号电平限制：在音频或通信前端电路中，限制输入信号幅值，防止后续器件饱和或损坏； 5. 教学与原型开发：因封装标准（DO-35玻璃封装）、成本低廉、参数明确，广泛用于电子实验、课程设计及快速功能验证。 需注意：该器件无温度补偿，温漂约−1.5 mV/°C（典型），且动态阻抗较高（约55 Ω），不适用于高精度、低温漂或大电流稳压场景。实际应用中须串联适当限流电阻，并确保功耗不超过额定值，避免热失效。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 22V 500MW DO35 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

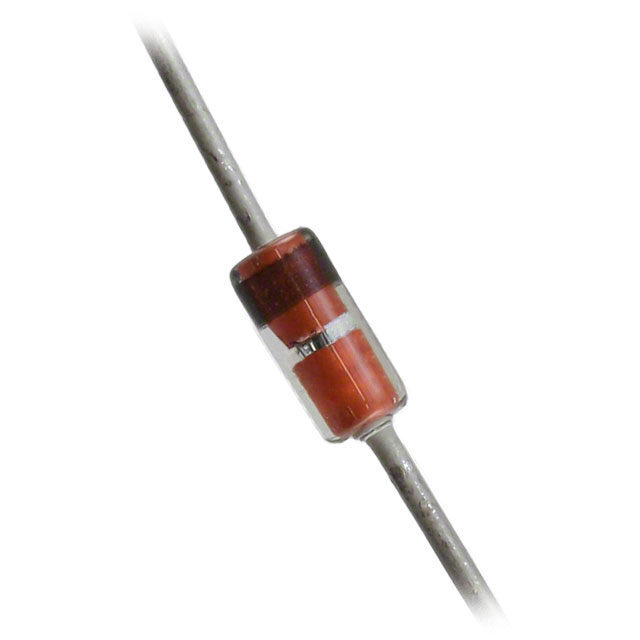

| 产品图片 |
|
| 产品型号 | BZX79C22 |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.5V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 15.4V |
| 供应商器件封装 | DO-35 |
| 功率-最大值 | 500mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 容差 | ±6% |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度 | -65°C ~ 200°C |
| 标准包装 | 1,000 |
| 电压-齐纳（标称值）(Vz) | 22V |
| 阻抗（最大值）(Zzt) | 55 欧姆 |
